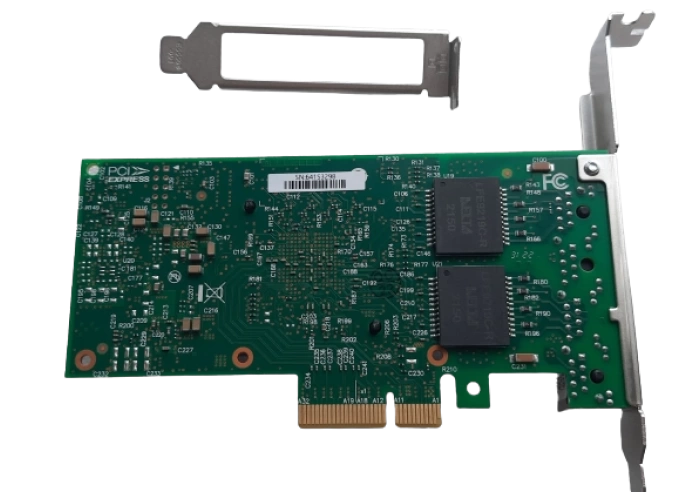

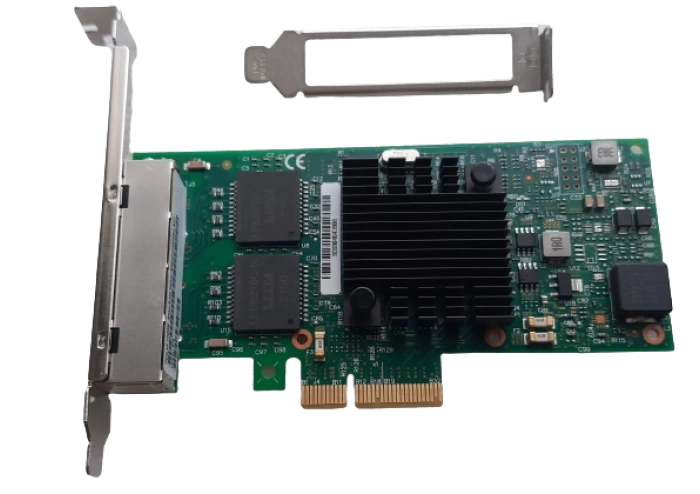

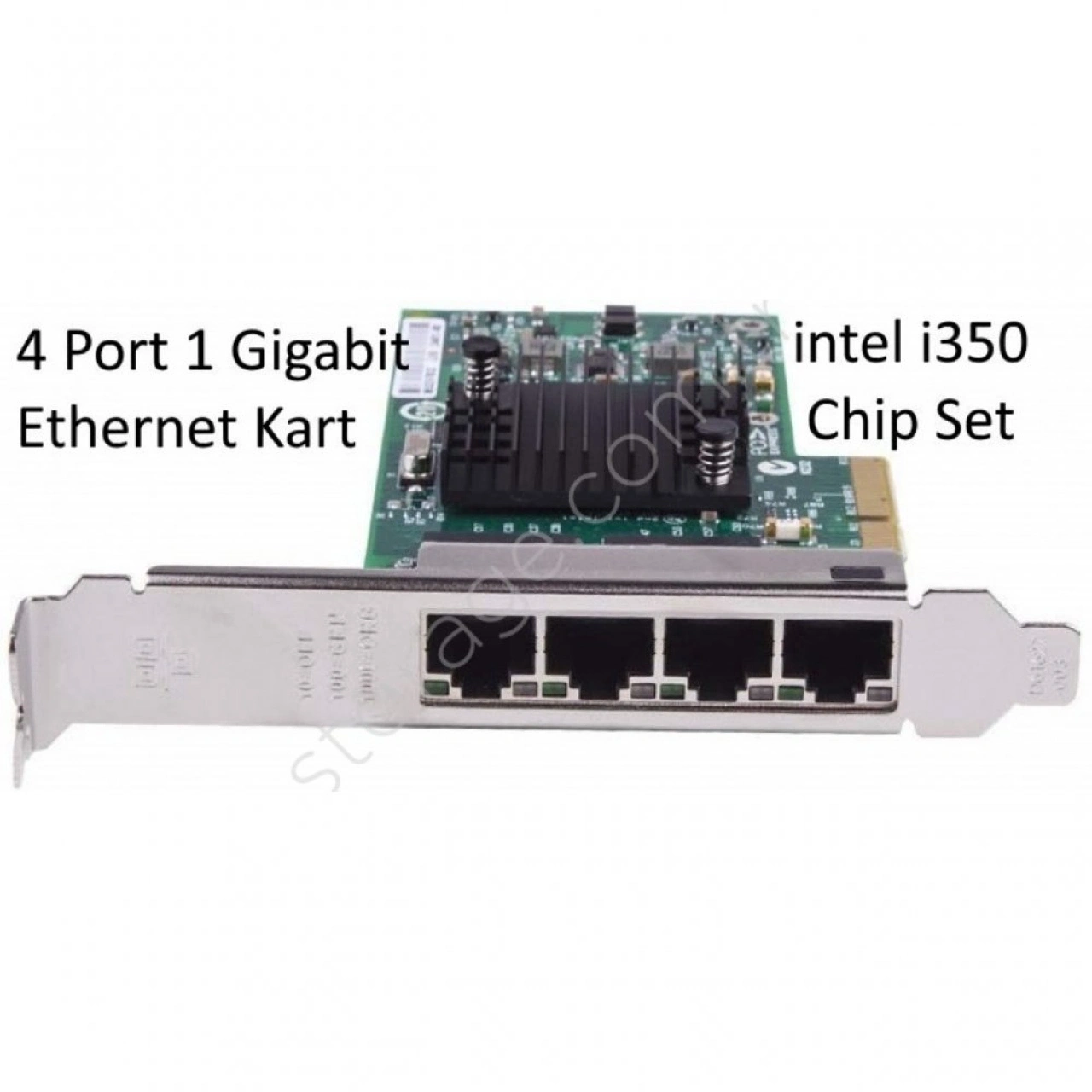

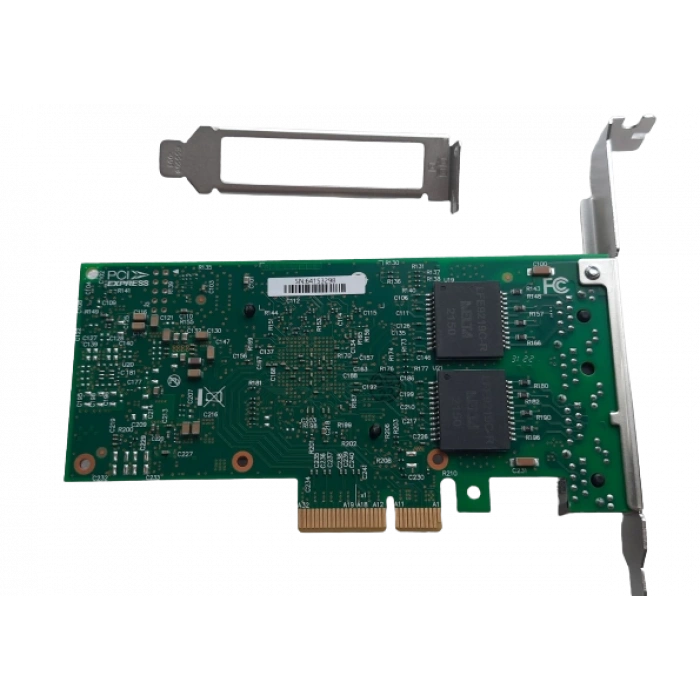

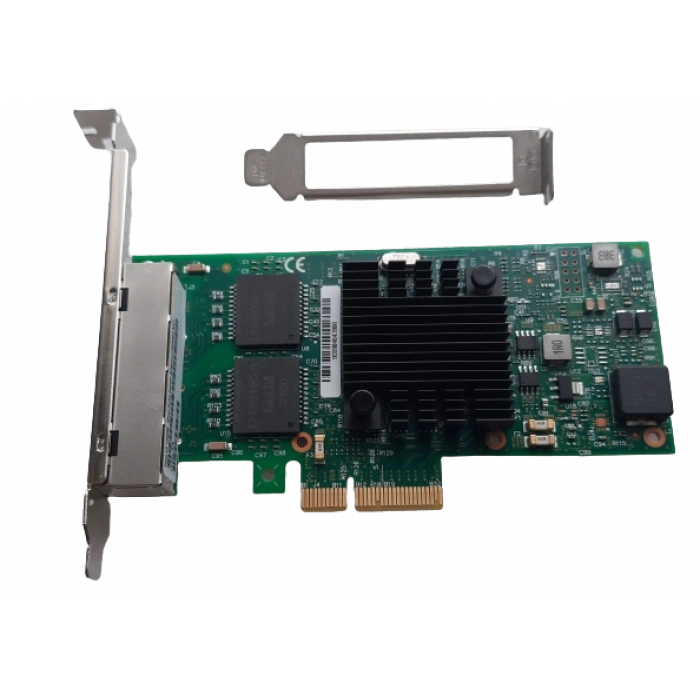

Stornet İntel İ350-t4 Quad Port 1 Gbe Rj45 Ethernet Kart

Ürün Özeti

StorNET I350-T4, dört bağımsız RJ45 Gigabit Ethernet bağlantısına ihtiyaç duyulan sistemler için bir ağ adaptörüdür. Intel I350 ailesi; SR-IOV, VMDq, VLAN ve Jumbo Frames gibi işlevlerle ilişkili donanım özellikleri sunar. Bu işlevlerin kullanılabilirliği kartın gerçek donanım konfigürasyonu, firmware, sürücü ve işletim sistemi tarafından belirlenir. Dört fiziksel port, ayrı ağlara erişim ve uygun yapılandırmalarla yedekli bağlantı tasarımı için kullanılabilir.

Teknik Özellikler

Kontrolcü bilgileri Intel ARK kaynaklıdır. Intel referans adaptörün güç, ölçü veya paket içeriği değerleri StorNET kartına doğrudan aktarılmamıştır.

PCIe ve Ethernet Bağlantı Mimarisi

Intel I350 ailesi, Gigabit Ethernet bağlantılarında paket aktarımı ve ağ arayüzü yönetimi için geliştirilmiştir. Dört portlu yapı, tek bir sunucu üzerinde dört ayrı fiziksel bağlantı oluşturulmasını sağlar.

Dört Gigabit Port Birlikte Nasıl Çalışır?

Her RJ45 portu kendi Ethernet linkini kurar. Dört portun nominal toplam bağlantı kapasitesi 4 Gb/s'dir. Ancak tek bir TCP bağlantısının 4 Gb/s hızına ulaşacağı anlamına gelmez.

İşletim sistemi bonding veya switch tarafındaki link aggregation yapılandırmaları, birden fazla trafik akışının portlar arasında dağıtılmasını sağlayabilir. Ağdaki gerçek aktarım performansı trafik modeli ve hash algoritmasına bağlıdır.

PCIe Bant Genişliği

Intel I350-AM4 kontrolcüsü PCIe Gen2 ailesinde 5 GT/s sinyal hızını kullanır. Intel'in referans I350-T4 adaptörü x4 bağlantı yapısındadır. PCIe Gen2 x4 arayüzü, 8b/10b kodlama sonrası tek yönde teorik olarak yaklaşık 2 GB/s kapasite sağlar.

Bu değer Ethernet uygulamasının gerçek throughput'unu ifade etmez. StorNET kartının elektriksel lane bağlantısı donanım revizyonuyla doğrulanmalıdır.

Sanallaştırma ve Donanım Ağ İşlevleri

SR-IOV

Single Root I/O Virtualization, fiziksel ağ adaptörü kaynaklarının sanal işlevler aracılığıyla kullanılmasını sağlar. Intel I350-AM4, SR-IOV capable olarak listelenmiştir. İşlevin çalışması için anakart BIOS/UEFI, IOMMU, işletim sistemi ve sürücü desteği gerekir.

VMDq

Virtual Machine Device Queues, sanal makinelerle ilişkili Ethernet trafiğinin donanım kuyrukları üzerinden yönetilmesine yardımcı olur. Desteklenen sanallaştırma altyapılarında paket işleme yükünün dağıtılması amacıyla kullanılabilir.

Jumbo Frames ve Offload

Intel I350 kontrolcüsü Jumbo Frames ve çeşitli paket işleme offload işlevlerini destekler. Büyük MTU kullanımı için switch ve diğer uç cihazların aynı trafik yolunda uygun yapılandırılmış olması gerekir.

IEEE 1588

Intel I350-AM4 kontrolcüsünde IEEE 1588 desteği bulunur. Hassas zaman senkronizasyonunun kullanılabilmesi işletim sistemi, sürücü ve ağın diğer bileşenlerinin desteğine bağlıdır.

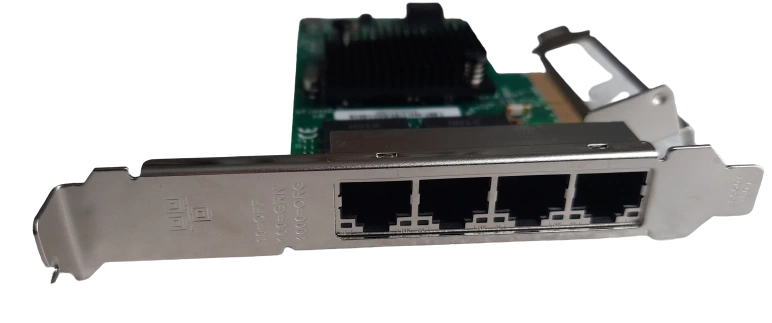

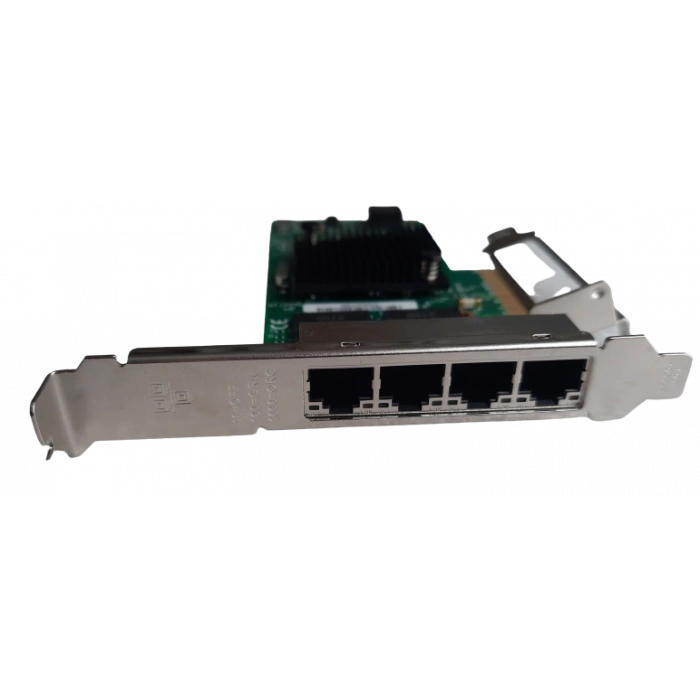

RJ45 Ethernet Kablolama ve Bağlantılar

Bu ürün, bakır Ethernet RJ45 portları kullanır. 1000BASE-T bağlantılarında uygun dört çiftli Cat5e veya daha yüksek kategori kablo kullanılması önerilir.

1000BASE-T için standart kanal mesafesi uygun kablolama koşullarında 100 metreye kadardır. Saha koşulları ve kablolama kalitesi sonucu etkiler.

İşletim Sistemi ve Platform Uyumluluğu

Intel I350 ailesi için Linux, Windows ve farklı sunucu işletim sistemlerinde sürücü ekosistemi bulunur. Ancak StorNET kartının gerçek PCI aygıt kimliği ve kullanılan sürüm doğrulanmadan belirli bir platformda kesin uyumluluk iddia edilmemelidir.

• Linux: Intel igb sürücüsü ve kullanılan kernel sürümü kontrol edilmelidir.
• Proxmox VE: Linux kernel, PCI tanınması ve gerekiyorsa IOMMU yapılandırması incelenmelidir.
• pfSense / OPNsense: FreeBSD igb sürücüsü ile ilgili dağıtım sürümünün desteği kontrol edilmelidir.
• VMware ESXi: Kartın PCI kimliği, sürücü sürümü ve VMware uyumluluk listesi incelenmelidir.
• Windows Server: İlgili sürüm için sürücü desteği doğrulanmalıdır.
• OEM Sunucular: Dell, HPE, Lenovo ve Supermicro gibi üreticilerin BIOS ve donanım destek koşulları model bazında kontrol edilmelidir.

Intel kontrolcüsü kullanılması, StorNET kartının Intel üretimi orijinal adaptörle tamamen aynı EEPROM, firmware veya OEM sertifikalarına sahip olduğunu göstermez.

Kullanım Senaryoları

1. Firewall ve Ağ Segmentasyonu

Uygun firewall işletim sistemi üzerinde dört ayrı fiziksel port; WAN, LAN, DMZ ve ayrı bir yönetim ağı için yapılandırılabilir. Ağlar arasındaki güvenlik politikaları ve yönlendirme firewall yazılımı tarafından yönetilir.

2. Proxmox ve Sanal Sunucu Ağları

Birden fazla Linux bridge veya ayrı fiziksel ağ oluşturulabilir. Yönetim, sanal makine ve yedekleme trafiğinin ayrılması mümkün olabilir. Topoloji ve güvenlik tasarımı ayrıca yapılandırılmalıdır.

3. NAS ve Depolama Sunucuları

Birden fazla fiziksel 1GbE bağlantısına ihtiyaç duyulan NAS sistemlerinde kullanılabilir. Birden fazla istemci akışının dağıtılması veya uygun bonding yapılandırmaları değerlendirilebilir.

4. Ağ Yedekliliği

İki veya daha fazla port failover için yapılandırılabilir. Ancak dört bağlantının aynı fiziksel kart üzerinde bulunması, kart arızasına karşı donanım yedekliliği sağlamaz. Bu düzeyde yedeklilik için ayrı ağ kartları gerekir.

Satın Alma Özeti ve Karar Verme Kriterleri

I350-T4, yüksek tek-port hızı yerine çoklu fiziksel Gigabit Ethernet bağlantısının gerekli olduğu projelerde değerlendirilmelidir.

Alternatif seçim: Port başına 1 Gb/s üzerinde kapasite gerekiyorsa Intel I226 tabanlı 2.5GbE veya uygun 10GbE Ethernet kartları değerlendirilebilir. Dört adet 1GbE port, tek bir 10GbE portun yerine geçmez.

TÜRKİYE | KURUMSAL AĞ DONANIMI TEDARİKİ

Türkiye'de Satın Alma ve Teknik Tedarik – StorNET Networks

StorNET I350-T4 dört portlu Gigabit Ethernet kartı, Türkiye'de StorNET Networks firmasından da satın alınabilir.

Sunucu, firewall, NAS ve sanallaştırma projelerinde Ethernet kartı seçimi; anakart, işletim sistemi ve ağ topolojisine göre değerlendirilebilir. RJ45 bağlantılı bu ürün için uygun bakır Ethernet patch kabloları tercih edilir.

Fiber transceiver, DAC, AOC veya Breakout kablo gerektiren projelerde ise farklı port mimarilerine sahip Ethernet kartları ve bunlarla uyumlu bağlantı bileşenleri birlikte değerlendirilebilir. Söz konusu aksesuarlar I350-T4 RJ45 portlarına doğrudan bağlanamaz.

StorNET Networks İletişim Bilgileri

Teknik uyumluluk için anakart/sunucu marka-modeli, işletim sistemi ve kullanım senaryosunun paylaşılması önerilir. Stok ve paket içeriği sipariş öncesinde teyit edilmelidir.

Sıkça Sorulan Sorular

İlgili Teknolojiler ve Konular

Resmî Teknik Kaynaklar

1. Intel – Ethernet Controller I350-AM4 Specifications
2. Intel – Ethernet Server Adapter I350-T4V2
3. Intel – I350 Ethernet Server Adapter Product Brief
4. Intel – I350 Ethernet Controller Series

Intel kaynakları kontrolcü ve referans adaptör özelliklerini açıklar. StorNET kartının birebir üretici datasheet'i yerine geçmez.
