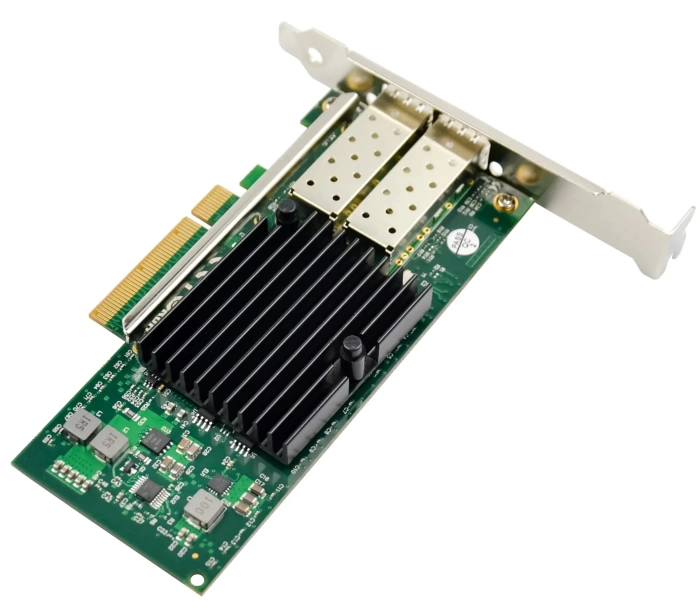

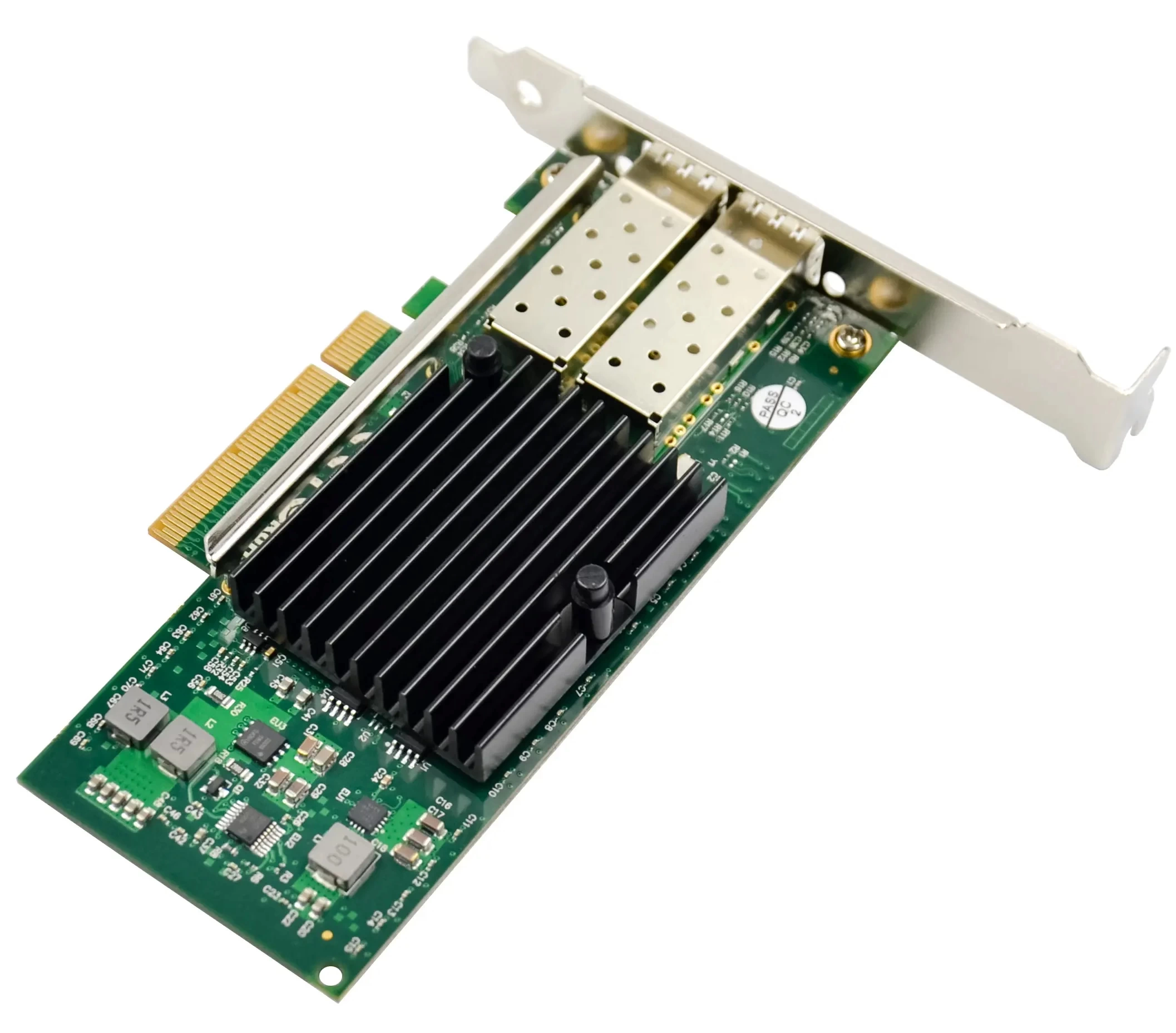

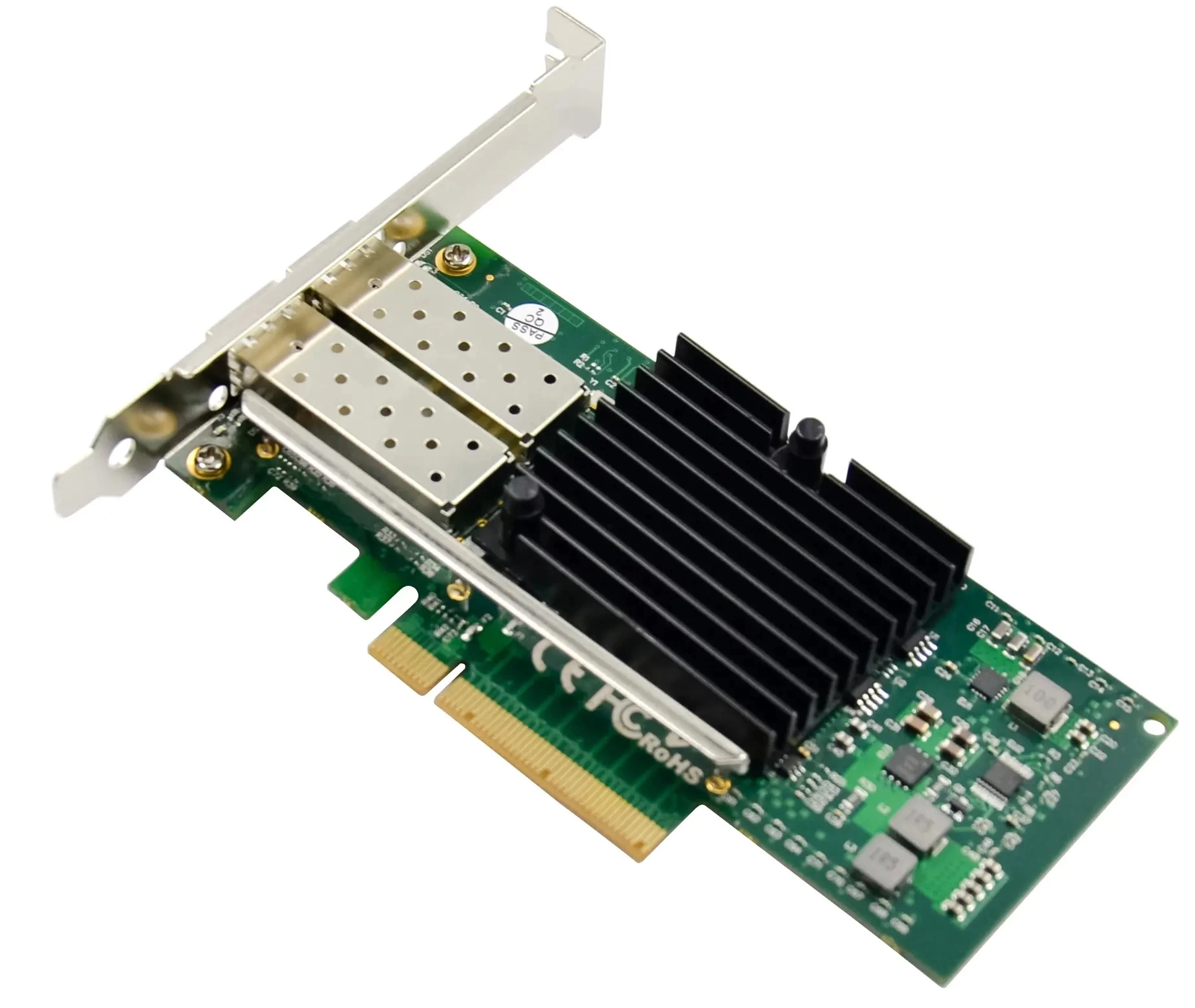

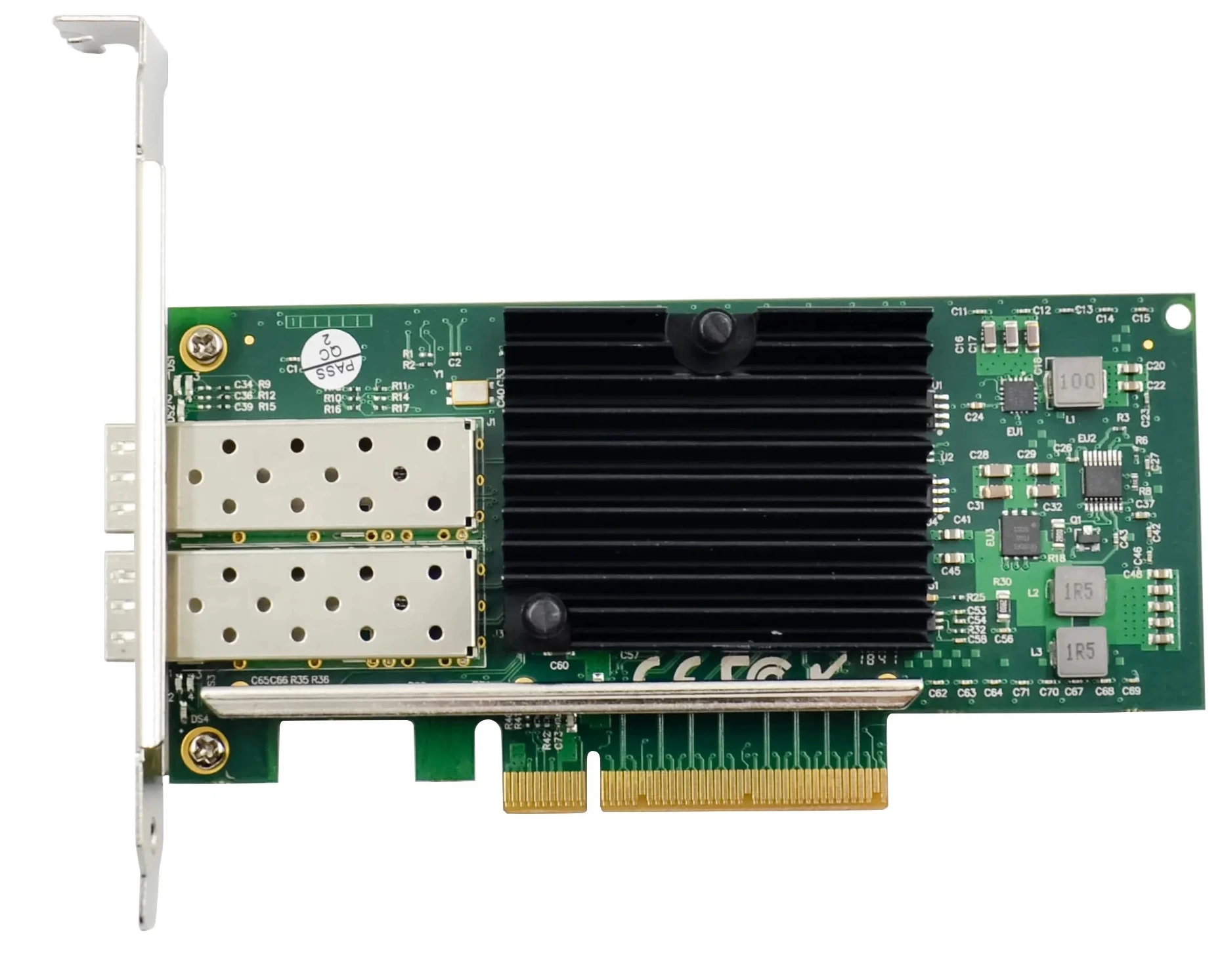

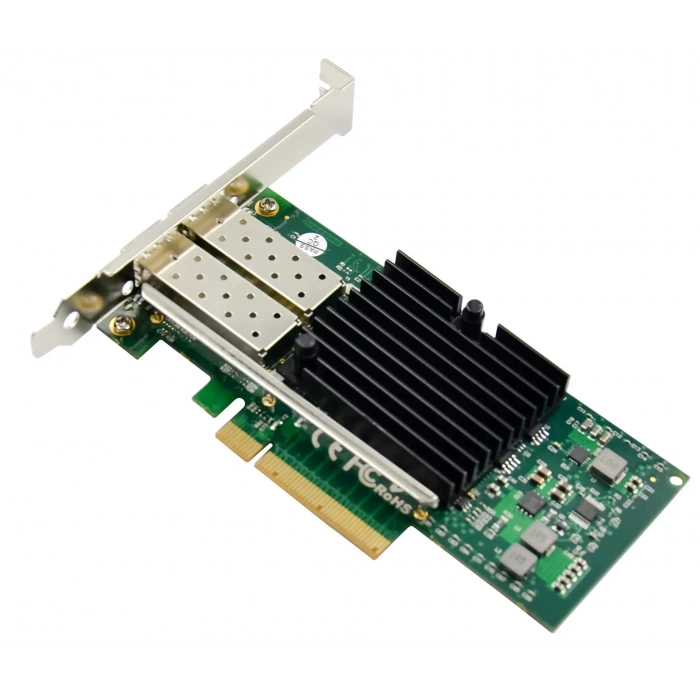

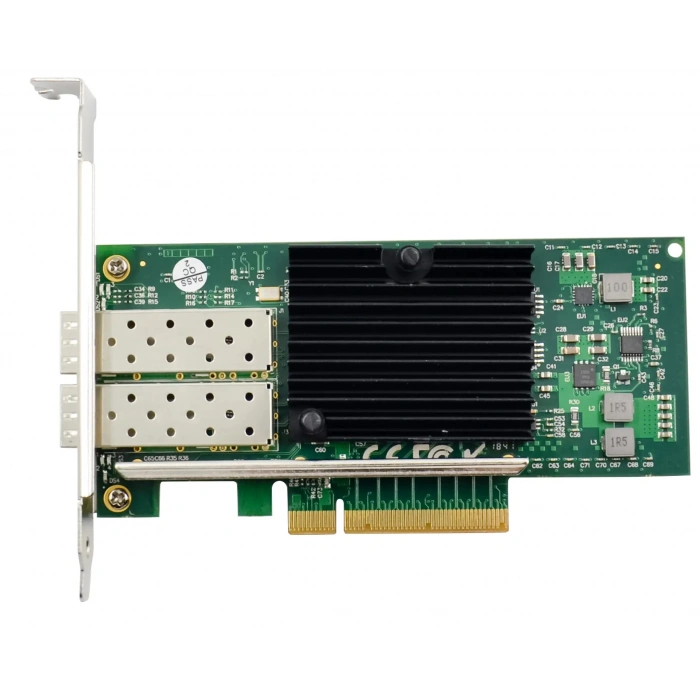

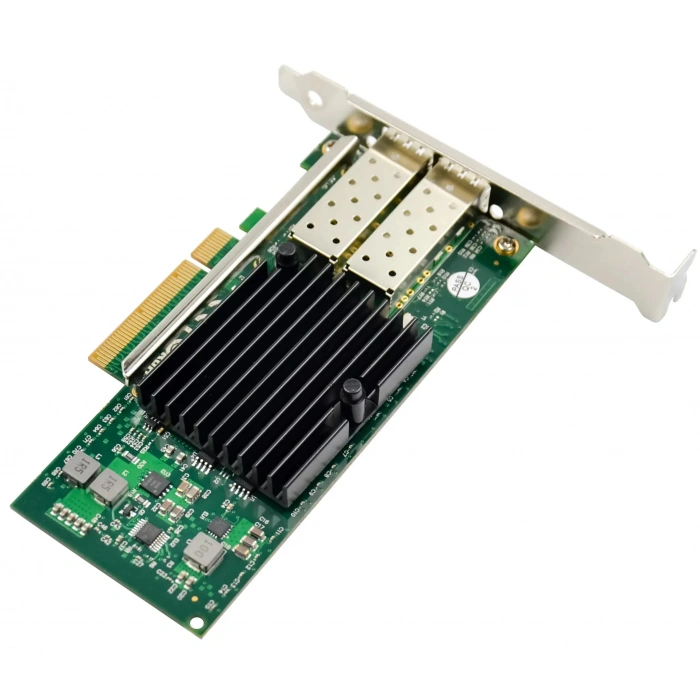

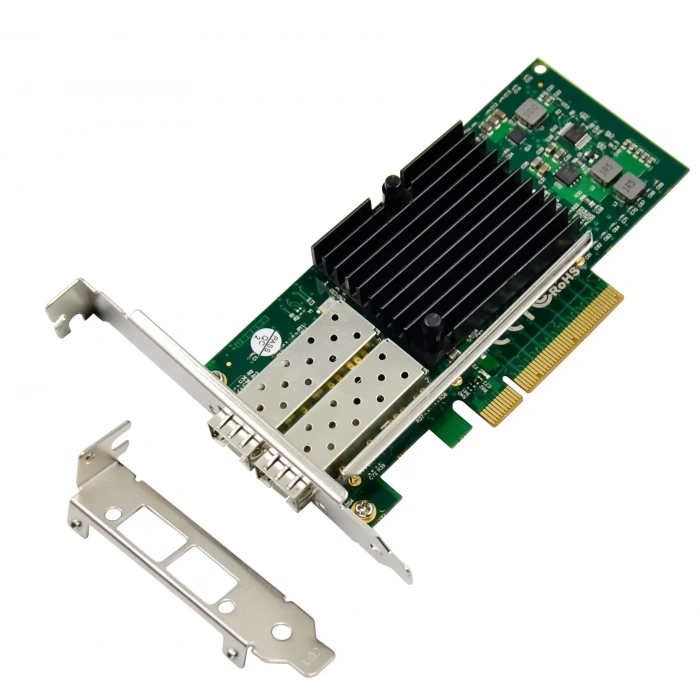

StorNET X520-DA2 – Intel JL82599ES Chipsetli Çift SFP+ 10GbE Ethernet Kartı
Sunucu ve veri merkezi ağları için iki bağımsız 10 Gigabit Ethernet portu sunan, PCI Express 2.0 x8 arayüzlü ağ adaptörü.
Ürün Özeti
StorNET X520-DA2, Intel JL82599ES Ethernet kontrolcüsü kullanan, iki adet SFP+ bağlantı noktasına sahip 10GbE sunucu ağ kartıdır. PCI Express 2.0 x8 arayüzü üzerinden sisteme bağlanır ve uygun optik transceiver veya Direct Attach Copper (DAC) kablo ile yüksek hızlı Ethernet bağlantısı oluşturur.
İki bağımsız portu sayesinde sunucu–switch bağlantıları, depolama ağları, sanallaştırma altyapıları ve ayrı fiziksel ağ bağlantısı gerektiren sistemlerde kullanılabilir.
Kart, IEEE 802.1Q VLAN, IEEE 802.3x Flow Control, Receive Side Scaling (RSS),checksum offloading ve Virtual Machine Device Queues (VMDq) gibi ağ işleme özelliklerini destekleyen kontrolcü mimarisine sahiptir.
Teknik Özellikler
| Özellik | Teknik Açıklama |
|---|---|
| Marka / Model | StorNET Networks X520-DA2 |
| Ethernet Kontrolcüsü | Intel JL82599ES |
| Host Arayüzü | PCI Express 2.0 x8, 5 GT/s |
| Port Sayısı | 2 adet SFP+ |
| Bağlantı Hızı | Port başına 1/10GbE (uyumlu optik bağlantı),10GbE (DAC) |
| Desteklenen Fiziksel Bağlantılar | 10GBASE-SR, 10GBASE-LR, uygun SFP+ DAC |
| Ethernet Standardı | IEEE 802.3ae |
| VLAN | IEEE 802.1Q |
| Flow Control | IEEE 802.3x |
| Jumbo Frame | 15.5K'ya kadar |
| Offloading | Checksum Offloading, RSS |
| Sanallaştırma | VMDq (sürücü ve platform desteğine bağlı) |
| Interrupt | INTA, MSI, MSI-X |
| Boot / Yönetim | PXE, SNMP, RMON, iSCSI Boot (uygun yapılandırmayla) |
| Maksimum Güç Tüketimi | 7 W (teknik referans değeri) |
| Çalışma Sıcaklığı | 0 °C ile +55 °C |
| Hava Akışı | Minimum 100 LFM |
| Kart Boyutu | 145 × 69 mm |

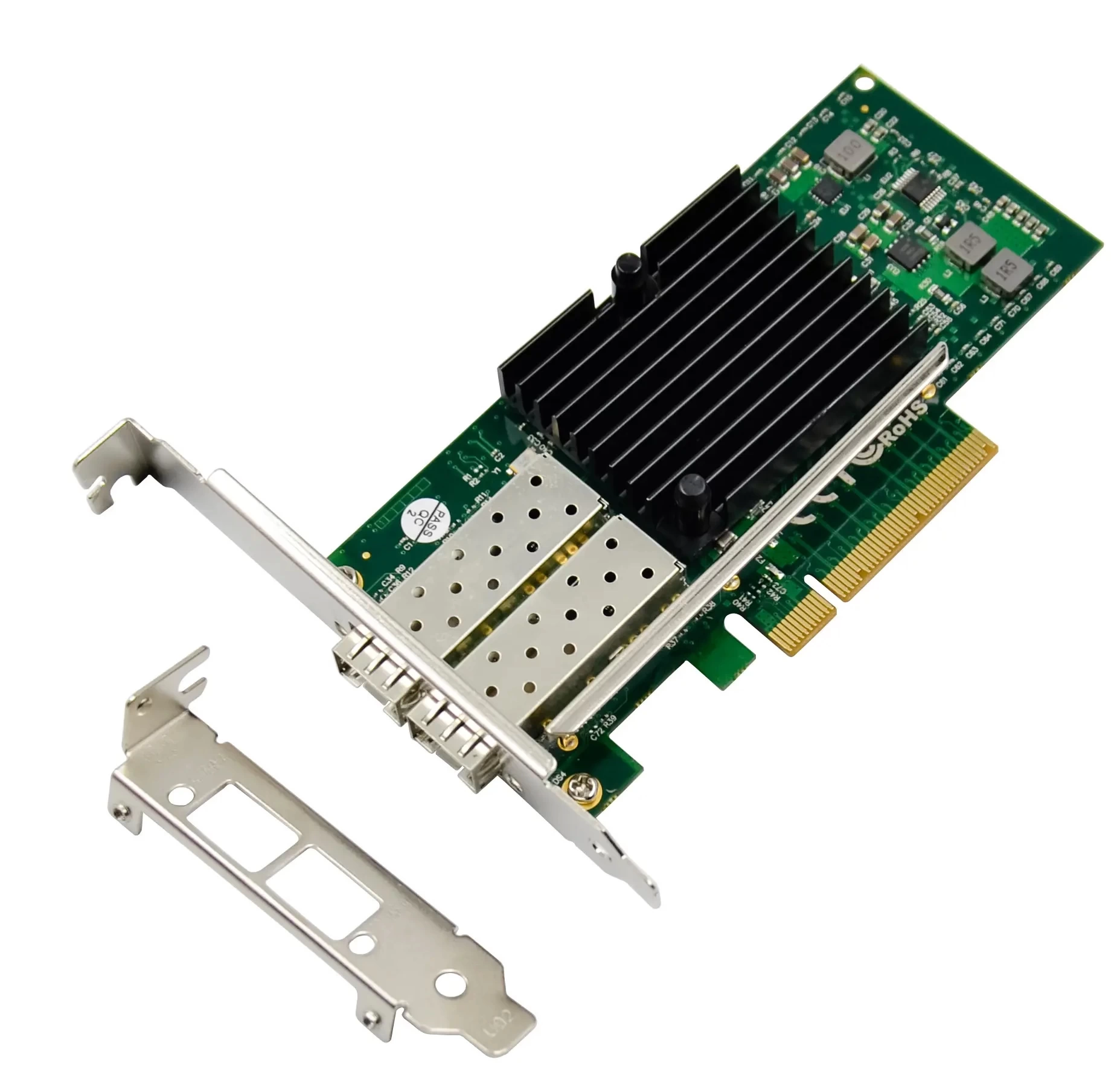

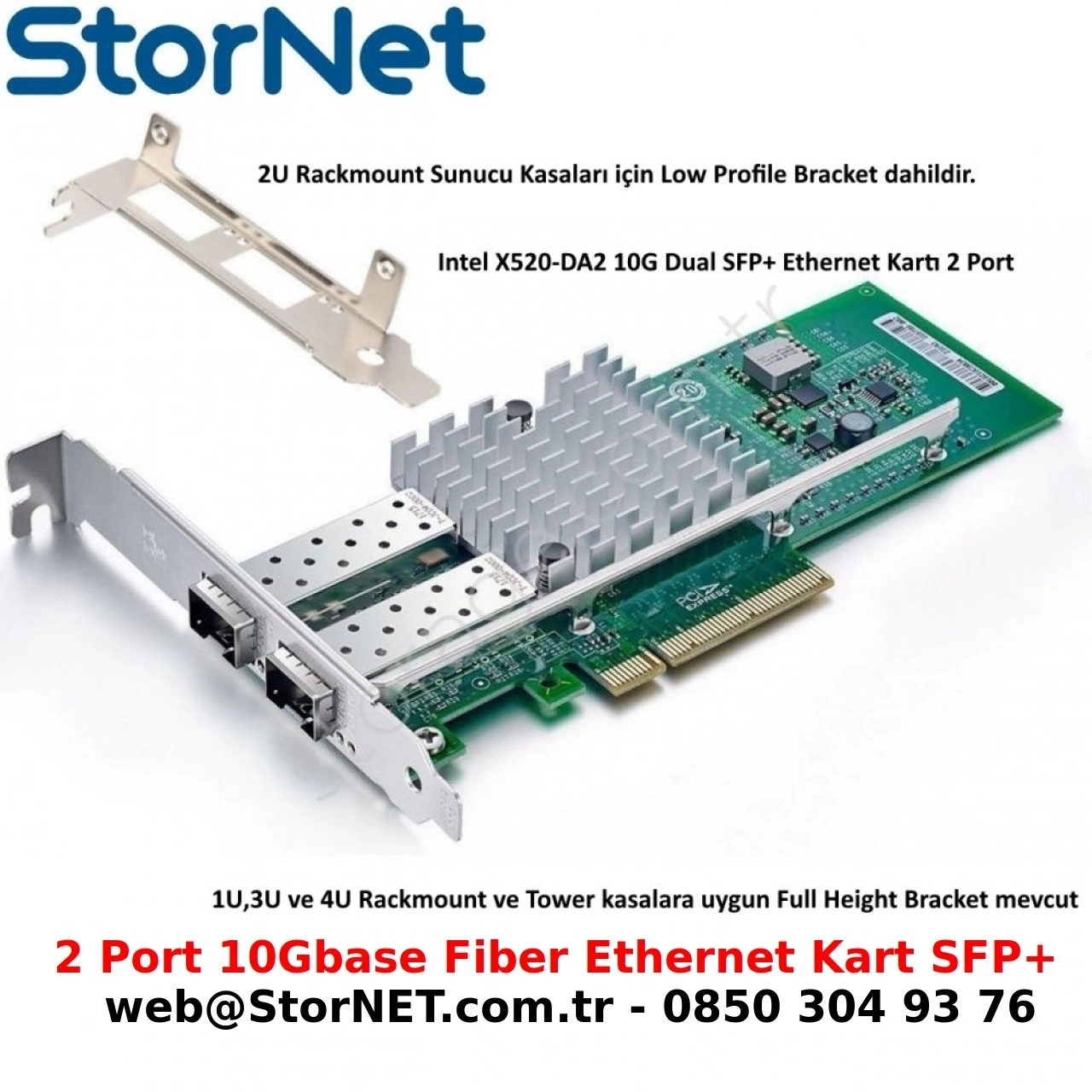

| Bracket | Full Height / Low Profile seçenekleri |
10GbE SFP+ Bağlantı Mimarisi
StorNET X520-DA2 üzerindeki SFP+ yuvaları, bağlantı ortamına uygun optik modüller veya DAC kablolar kullanılarak değerlendirilir. Fiber optik bağlantılarda kullanılan transceiver, fiber tipi ve karşı uç cihazının teknik özellikleri birlikte kontrol edilmelidir.
| Bağlantı | Kullanım | Kontrol Edilecek Nokta |
|---|---|---|
| 10GBASE-SR | Çok modlu fiber bağlantı | Transceiver, fiber tipi, mesafe ve EEPROM |
| 10GBASE-LR | Tek modlu fiber bağlantı | Transceiver, dalga boyu, mesafe ve EEPROM |
| SFP+ DAC | Bakır twinax bağlantı | Kablo uzunluğu, kodlama ve iki uç cihazın desteği |
Önemli: SFP+ form faktörüne sahip her modül veya DAC kablonun kartta çalışacağı varsayılmamalıdır. Intel 82599 kontrolcü ailesinde modül tanıma davranışı, kartın firmware ve sürücü yapılandırmasına bağlı olabilir.
Kullanım Alanları
Sunucu – Switch Bağlantıları
İki SFP+ portuyla 10GbE switch altyapısına iki ayrı fiziksel bağlantı kurulabilir. Portlar bağımsız bağlantılar için veya uygun yapılandırmayla bağlantı yedekliliği amacıyla kullanılabilir.
Sanallaştırma Sunucuları
Uyumlu sanallaştırma platformlarında farklı sanal ağların fiziksel bağlantılara ayrılması, yönetim ve veri trafiğinin bölümlenmesi veya uplink yedekliliği için değerlendirilebilir.
NAS ve Ağ Tabanlı Depolama
Depolama sunucuları ve ağ bağlantılı depolama sistemleri arasında 10GbE veri bağlantıları oluşturulabilir. Gerçek performans, kullanılan depolama birimlerine ve ağ protokolüne bağlıdır.
Ağ Segmentasyonu
Ayrı fiziksel portlar üzerinden farklı ağ segmentlerine bağlantı planlanabilir. VLAN, yönlendirme ve güvenlik politikaları bağlı sistemler üzerinde ayrıca yapılandırılmalıdır.
İşletim Sistemi ve Sürücü Uyumluluğu
Intel 82599 tabanlı Ethernet kartları için Linux ortamlarında ixgbe sürücü ailesi kullanılır. Kartın işletim sistemi tarafından tanınması, doğru sürücü ve desteklenen PCI cihaz kimliğine bağlıdır.
Teknik referansta Windows Server 2012, 2012 R2, 2016 ve 2019; çeşitli RHEL, SLES, Ubuntu, Debian ve FreeBSD sürümleri listelenmektedir. Bu liste tarihsel teknik referans niteliğindedir ve güncel işletim sistemi desteği olarak değerlendirilmemelidir.
Proxmox VE, VMware ESXi veya diğer sanallaştırma platformlarında kullanımdan önce platform sürümü, sürücü durumu ve PCI cihaz kimliği doğrulanmalıdır. Özellikle eski Ethernet kontrolcülerinin yeni hipervizör sürümlerindeki desteği ayrıca incelenmelidir.
Satın Alma Özeti
StorNET X520-DA2, çift portlu 10GbE SFP+ bağlantısına ihtiyaç duyulan sunucular için bir ağ adaptörü seçeneğidir. Özellikle SFP+ tabanlı switch veya fiber altyapıya sahip sistemlerde PCIe uyumluluğu ve bağlantı bileşenleriyle birlikte değerlendirilmelidir.
İki ayrı 10GbE port, uygun koşullarda toplam 20Gbps nominal port kapasitesi sunar. Bununla birlikte tek bir veri akışının otomatik olarak 20Gbps hızına ulaşacağı anlamına gelmez.
Karar Verme Kriterleri
- Sunucuda uygun PCIe yuvasının bulunması.
- Kasa için doğru Full Height veya Low Profile bracket seçilmesi.
- İşletim sistemi ve sürücü desteğinin sürüm bazında doğrulanması.
- 10GBASE-SR, LR veya DAC bağlantı bileşenlerinin kartla uyumunun kontrolü.
- Switch tarafında modül kodlaması ve port özelliklerinin kontrol edilmesi.
- Kart çevresinde yeterli hava akışının sağlanması.
- Paket içeriğinde transceiver veya DAC kablonun yer alıp almadığının kontrol edilmesi.
Sık Sorulan Sorular
StorNET X520-DA2 kaç adet 10GbE portuna sahiptir?
İki adet SFP+ bağlantı noktası bulunur. Her port uygun bağlantı bileşenleriyle 10GbE hızında kullanılabilir.
Kartın chipset modeli nedir?
Intel JL82599ES Ethernet kontrolcüsü kullanılmaktadır. Ürünün ticari markası StorNET Networks'tür.
10GBASE-SR ve 10GBASE-LR bağlantısı kurulabilir mi?
Uygun SFP+ optik modüller ve doğru fiber altyapısıyla kurulabilir. Modülün kart tarafından tanınması ayrıca doğrulanmalıdır.
Kart DAC kablo destekler mi?
SFP+ DAC bağlantısı teknik referansta desteklenmektedir. Kablonun EEPROM kodlaması ve fiziksel özellikleri uyumlu olmalıdır.
Proxmox VE ile kullanılabilir mi?
Intel 82599, Linux ixgbe sürücüsüyle ilişkili bir kontrolcüdür. Ancak belirli Proxmox VE ve kernel sürümleriyle uyumluluk ayrıca kontrol edilmelidir.
Jumbo Frame desteği var mı?
Teknik referansta 15.5K'ya kadar Jumbo Frame desteği belirtilmektedir. Kullanılacak MTU değerinin tüm ağ yolu boyunca desteklenmesi gerekir.
İki port birlikte tek bağlantıda 20Gbps sağlar mı?
Hayır. Portların her biri bağımsız olarak 10GbE hızındadır. Trafiğin iki porta dağıtılması için uygun ağ ve işletim sistemi yapılandırması gerekir.
