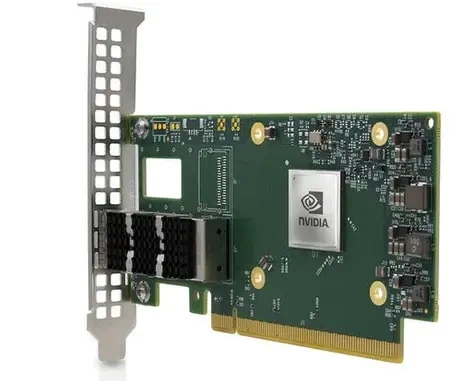

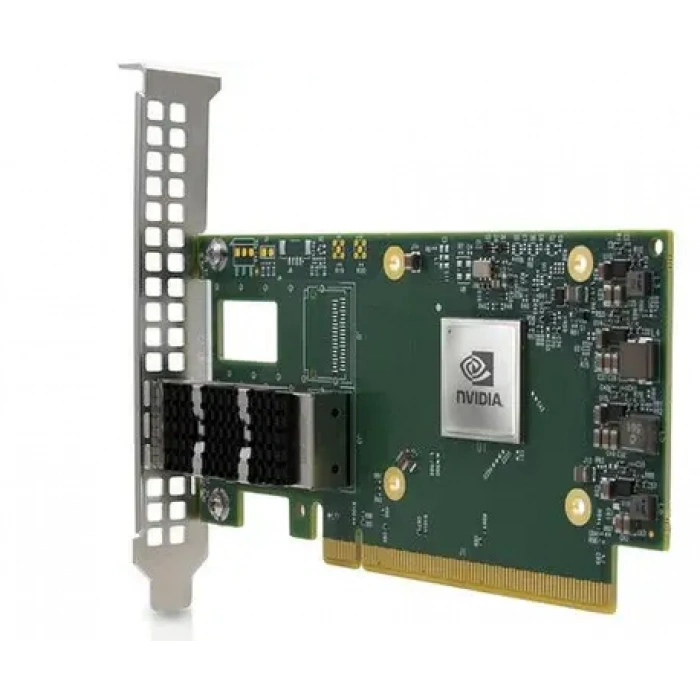

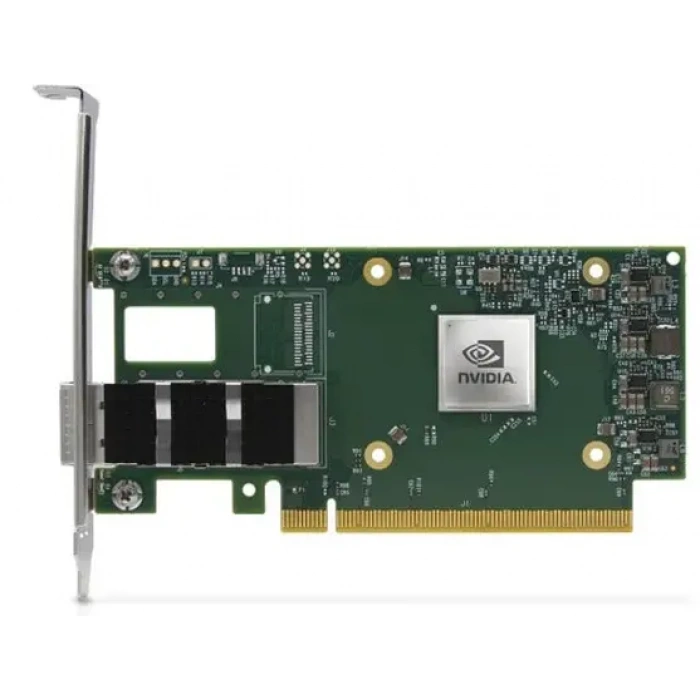

NVIDIA ConnectX-6 Dx MCX623105AC-VDAT 200GbE Ethernet Kartı
NVIDIA ConnectX-6 Dx MCX623105AC-VDAT, tek QSFP56 port üzerinden 200 Gb/s'ye kadar Ethernet bağlantısı sağlayan, PCI Express 4.0 x16 arayüzlü bir veri merkezi ağ adaptörüdür. Donanımsal veri aktarım hızlandırma, RDMA, sanallaştırma ve ağ güvenliği işlevleriyle yüksek bant genişliği gerektiren sunucu altyapıları için geliştirilmiştir.
Bu modelde donanımsal kriptografi ve Secure Boot etkinleştirilmiştir. Kartın özellikleri NVIDIA'nın MCX623105AC-VDAT üretici model numarası esas alınarak hazırlanmıştır.
Ürün Özeti
MCX623105AC-VDAT, 1× QSFP56, 200GbE, PCIe 4.0 x16 mimarisine sahip NVIDIA ConnectX-6 Dx Ethernet adaptörüdür. RoCE, SR-IOV, ASAP² ve donanım hızlandırmalı güvenlik işlevleri gibi teknolojileri destekleyen ürün ailesinin kriptografi ve Secure Boot özellikleri etkin varyantıdır. Özelliklerin kullanılabilirliği sürücü, firmware ve sistem yapılandırmasına bağlıdır.
Teknik Özellikler
| Marka | NVIDIA / Mellanox |
|---|---|
| Model / OPN | MCX623105AC-VDAT |
| Ürün ailesi | ConnectX-6 Dx EN |
| Ağ arayüzü | 1× QSFP56 Ethernet |
| Maksimum bağlantı hızı | 200 Gb/s |
| Desteklenen Ethernet hızları | 1 / 10 / 25 / 40 / 50 / 100 / 200 Gb/s |
| Host arayüzü | PCI Express 4.0 x16 |
| PCIe Gen4 hızı | 16 GT/s / lane |
| Kriptografi | Enabled |
| Secure Boot | Enabled |
| RoHS | Compliant |
| Kart boyutu | 142,00 × 68,90 mm |
| Standart braket | Tall / Full Height |
| Tipik güç tüketimi | 16,94 W (Gen4, pasif kablo) |
| Maksimum güç tüketimi | 24 W (Gen4, pasif kablo) |
| QSFP56 port güç sınırı | 5 W |
| Çalışma sıcaklığı | 0–55 °C |
Kaynak: NVIDIA ConnectX-6 Dx Ethernet Adapter Cards User Manual, MCX623105AC-VDAT model tablosu ve teknik özellikler bölümü. Güç değerleri belirtilen üretici test koşullarına aittir.
200GbE ve PCI Express 4.0 x16 Mimarisi
ConnectX-6 Dx, sunucu işlemcileri ile yüksek hızlı Ethernet altyapısı arasında veri aktarımını yöneten bir ağ adaptörüdür. MCX623105AC-VDAT modeli PCIe 4.0 x16 host bağlantısını tek bir QSFP56 Ethernet portuyla birleştirir.
Kavramsal bağlantı şemasıdır. 200GbE bağlantı için uygun switch portu ve fiziksel ortam gereklidir.
PCIe bant genişliği neden önemlidir?
PCIe 4.0 x16 arayüzünün tek yöndeki teorik veri kapasitesi yaklaşık 31,5 GB/s seviyesindedir. Bu değer 128b/130b kodlama verimliliği dikkate alınarak hesaplanır; gerçek uygulama throughput'u değildir.
200GbE Ethernet bağlantısının nominal hızı 25 GB/s düzeyine karşılık gelir. PCIe 3.0 x16 veya daha düşük etkin lane sayısıyla çalışan sistemlerde host bant genişliği, 200GbE performansı açısından sınırlayıcı olabilir.
QSFP56 fiziksel bağlantısı
Kartın tek QSFP56 portu, üreticinin desteklediği optik modüller ve bakır bağlantı çözümleriyle kullanılabilir. Modül veya kablonun yalnızca QSFP56 formunda olması yeterli değildir; hız, FEC, firmware ve switch uyumluluğu birlikte kontrol edilmelidir.
200GBASE-SR4 ve 200GBASE-CR4, NVIDIA'nın desteklenen arayüzler arasında listelediği örneklerdir. Modülün erişim mesafesi, fiber türü ve bağlantı bütçesi seçilen transceiver'ın kendi datasheet'ine göre değerlendirilir.
Donanım Hızlandırma ve Ağ İşlevleri
RDMA over Converged Ethernet (RoCE)
RoCE, uygun Ethernet altyapısında sistemler arasında düşük CPU müdahalesiyle veri aktarımına olanak veren RDMA teknolojisidir. Dağıtık depolama ve yüksek performanslı bilgi işlem uygulamalarında değerlendirilebilir. Ağ tarafındaki PFC, ECN ve diğer congestion control ayarları iş yüküne göre planlanmalıdır.
ASAP² ve sanal switch offload
NVIDIA ASAP² teknolojisi, desteklenen sanal ağ senaryolarında Open vSwitch veri işleme görevlerinin bir bölümünü adaptör donanımına taşıyabilir. VXLAN ve NVGRE gibi overlay bağlantıların donanım hızlandırması, CPU üzerindeki paket işleme yükünü azaltmaya yardımcı olabilir.
SR-IOV sanallaştırma
Single Root I/O Virtualization (SR-IOV), fiziksel ağ adaptörü kaynaklarının sanal işlevler aracılığıyla sanal makinelere sunulmasını sağlar. Kullanım için sunucunun BIOS, IOMMU, hypervisor ve sürücü desteği doğrulanmalıdır.
Depolama ağları
RoCE ve uygun yazılım yığınıyla yüksek bant genişliği gerektiren depolama iş yüklerinde kullanılabilir. NVIDIA, ConnectX-6 Dx ailesi için NVMe over Fabrics hedef tarafı hızlandırma yetenekleri de tanımlar. Bu işlevlerin kullanılabilirliği işletim sistemi, sürücü ve firmware sürümüne bağlıdır.
Güvenlik ve Model Varyantları
MCX623105AC-VDAT, donanımsal kriptografi ve Secure Boot özellikleri etkin olan 200GbE varyantıdır. ConnectX-6 Dx ailesi IPsec ve TLS için inline şifreleme hızlandırması sunar. Belirli algoritmaların, modların ve throughput değerlerinin kullanılabilirliği sürücü ile ürün yazılımına bağlıdır.
| NVIDIA OPN | Crypto | Secure Boot |
|---|---|---|
| MCX623105AC-VDAT | Enabled | Enabled |
| MCX623105AN-VDAT | Disabled | Disabled |
| MCX623105AS-VDAT | Disabled | Enabled |
| MCX623105AE-VDAT | Enabled | Disabled |
NVIDIA dokümantasyonuna göre AS-VDAT ve AE-VDAT varyantları EOL durumundadır. Bu bilgi AC-VDAT modeline otomatik olarak uygulanmamalıdır.
NVIDIA, 100 Gb/s ve üzerindeki bant genişliğinin önemli bölümünün IPsec trafiğine ayrıldığı durumlarda ürün sürüm notlarının incelenmesini önerir. 200GbE fiziksel bağlantı hızı, 200 Gb/s şifrelenmiş uygulama throughput'u garantisi değildir.
Platform Uyumluluğu ve Teknik Sınırlamalar
NVIDIA, ConnectX-6 Dx adaptör ailesi için Linux, Windows ve VMware sürücü ekosistemlerini belgeler. Ancak belirli bir sunucu, işletim sistemi veya hypervisor sürümünün uyumluluğu ayrıca doğrulanmalıdır.
- PCIe: 200GbE kullanımında PCIe 4.0 x16 bağlantısı ve etkin lane sayısı kontrol edilmelidir.
- Sunucu kasası: Kartın fiziksel ölçüleri ve tam boy braket yerleşimi değerlendirilmelidir.
- Hava akışı: Pasif soğutmalı kart için sunucu kasasında yeterli yönlendirilmiş hava akışı gerekir.
- Linux: Kernel, mlx5 sürücüleri, firmware ve RDMA bileşenleri kullanılan dağıtıma göre kontrol edilmelidir.
- Windows: WinOF-2 sürücüsü ve desteklenen Windows Server sürümü doğrulanmalıdır.
- VMware ESXi: NVIDIA sürücü desteği ile VMware uyumluluk kayıtları, hedef ESXi sürümü için kontrol edilmelidir.
- Optik/DAC: Transceiver, FEC, hız profili ve karşı uç switch desteği ayrı değerlendirilmelidir.
NVIDIA, 55 °C test koşulunda, soğutucudan port yönüne hava akışı için pasif kabloyla 600 LFM; 4,55 W aktif kabloyla 950 LFM değerlerini belirtir. Bu ölçümler üreticinin test koşullarına aittir.
Masaüstü bilgisayarlarda veya düşük hava akışlı kasalarda yeterli soğutma sağlandığı varsayılmamalıdır.
Kullanım Senaryoları
1. 200GbE veri merkezi sunucu bağlantısı
200GbE port kapasitesine sahip switch altyapılarında, yüksek bant genişliği gerektiren sunucuları leaf-spine ağ mimarisine bağlamak için değerlendirilebilir. Port hızı, optik/DAC uyumluluğu ve sunucunun PCIe kapasitesi birlikte planlanmalıdır.
2. Dağıtık depolama ve RDMA
Yüksek I/O yükü oluşturan dağıtık depolama uygulamalarında RoCE kullanımı, uygun ağ ve yazılım yapılandırmasıyla veri aktarım yükünü azaltabilir. Gerçek kazanım depolama yazılımının RDMA desteğine ve ağ gecikmesine bağlıdır.
3. Sanallaştırılmış altyapılar
SR-IOV ve desteklenen sanal switch offload işlevleri, çok sayıda sanal makine veya konteyner iş yükü bulunan altyapılarda değerlendirilebilir. Hypervisor desteği, sanal ağ mimarisi ve kaynak izolasyonu belirleyicidir.
4. GPU ve HPC kümeleri
RDMA destekleyen uygulamalarda ConnectX-6 Dx, dağıtık hesaplama düğümleri arasında yüksek hızlı Ethernet iletişimi sağlayabilir. GPU Direct RDMA gibi işlevlerde GPU, PCIe topolojisi, sürücüler ve yazılım yığını ayrıca kontrol edilmelidir.
Satın Alma Özeti ve Karar Verme Kriterleri
MCX623105AC-VDAT modeli; tek 200GbE port, PCIe 4.0 x16 bağlantısı ve güvenlik hızlandırma özellikleri gerektiren sunucu sistemleri için uygun bir teknik adaydır.
Sipariş Öncesi Kontrol Listesi
- Sunucuda uygun PCIe x16 yuvası ve yeterli lane kapasitesi var mı?
- Sunucu kasasında gerekli hava akışı sağlanıyor mu?
- Karşı uçta 200GbE uyumlu Ethernet portu mevcut mu?
- QSFP56 optik modül veya DAC/AOC bağlantısı doğrulandı mı?
- Hedef işletim sistemi için sürücü ve firmware desteği var mı?
- RoCE, SR-IOV veya kriptografi işlevleri gerekli mi?
- Gerekli kasa braketi ve fiziksel açıklık doğrulandı mı?
Bu ürünün hedef sistemle uyumluluğu değerlendirilirken anakart/sunucu modeli, işletim sistemi sürümü, kullanılacak switch ve transceiver bilgileri birlikte incelenmelidir.
Sıkça Sorulan Sorular
MCX623105AC-VDAT kaç Ethernet portuna sahiptir?
Bir adet QSFP56 Ethernet portuna sahiptir ve 200 Gb/s'ye kadar bağlantı hızını destekler.
PCIe 4.0 x16 gerekli midir?
Kart PCIe Gen3/Gen4 desteğine sahiptir. Ancak 200GbE seviyesinde yüksek veri aktarımı hedeflendiğinde PCIe 4.0 x16 bant genişliği önemlidir.
QSFP56 portuna 100G modül takılabilir mi?
Kart 100GbE hızını destekler. Ancak modülün form faktörü, güç tüketimi, firmware ve switch uyumluluğu kontrol edilmelidir.
Bu model IPsec ve TLS hızlandırmasını destekliyor mu?
Evet. MCX623105AC-VDAT, kriptografi etkin varyanttır. Kullanılabilir algoritmalar, veri yolu ve performans sınırları sürücü/firmware sürümüne göre doğrulanmalıdır.
RoCE desteği var mı?
ConnectX-6 Dx ailesi RoCE desteği sunar. Etkin kullanım için uygun sürücüler, RDMA yazılımı ve ağ yapılandırması gereklidir.
VMware ESXi ile çalışır mı?
NVIDIA'nın VMware sürücü ekosistemi mevcuttur. Ancak hedef ESXi sürümü, kartın PCI kimliği, sürücü ve firmware kombinasyonu uyumluluk listesi üzerinden doğrulanmalıdır.
Kart masaüstü bilgisayarda kullanılabilir mi?
Uygun PCIe yuvası bulunan sistemlerde teknik olarak değerlendirilebilir; ancak sunucu tipi hava akışı, sürücü desteği ve fiziksel kasa uyumluluğu önemlidir.
200GbE hızını her uygulamada elde etmek mümkün mü?
Hayır. 200GbE nominal Ethernet bağlantı hızıdır. Gerçek veri aktarımı sistem kaynaklarına, iş yüküne ve ağ yapılandırmasına bağlıdır.
