NVIDIA NETWORKING | CONNECTX-6 DX EN

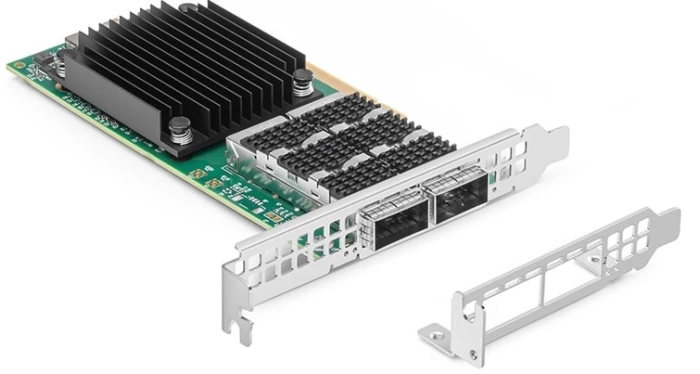

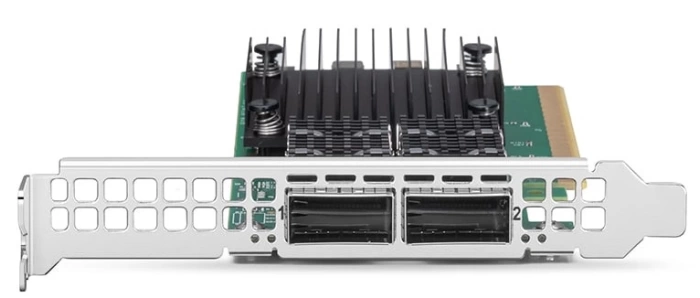

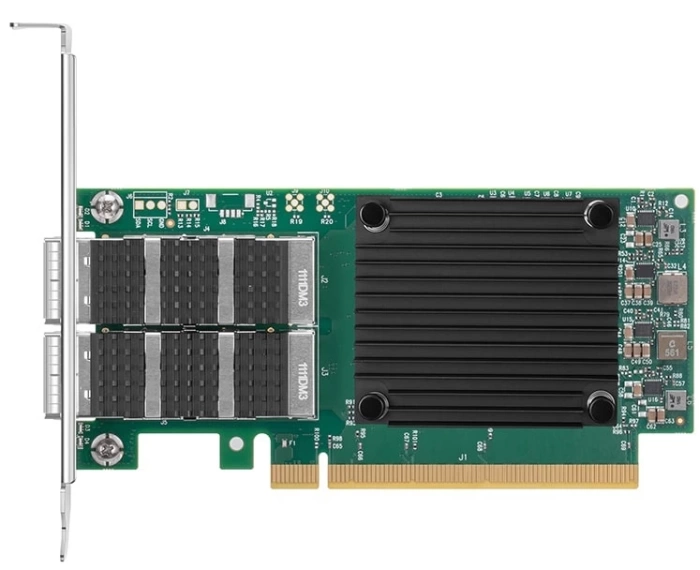

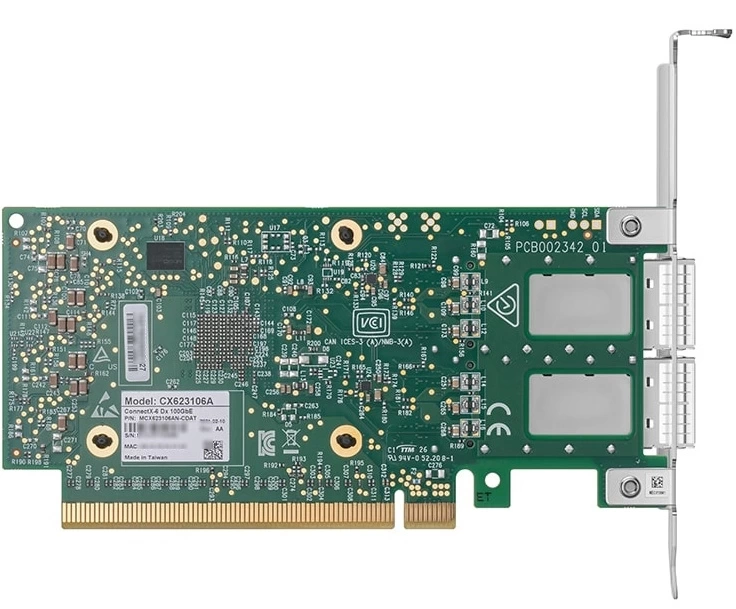

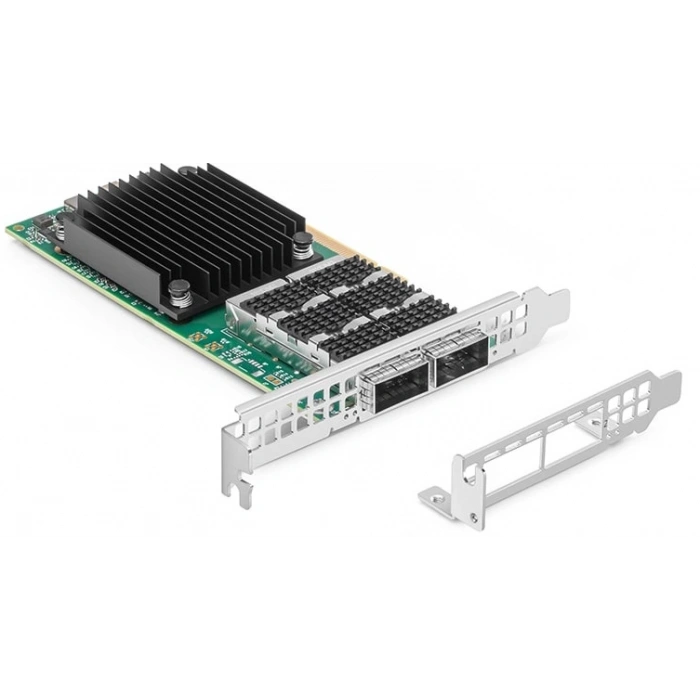

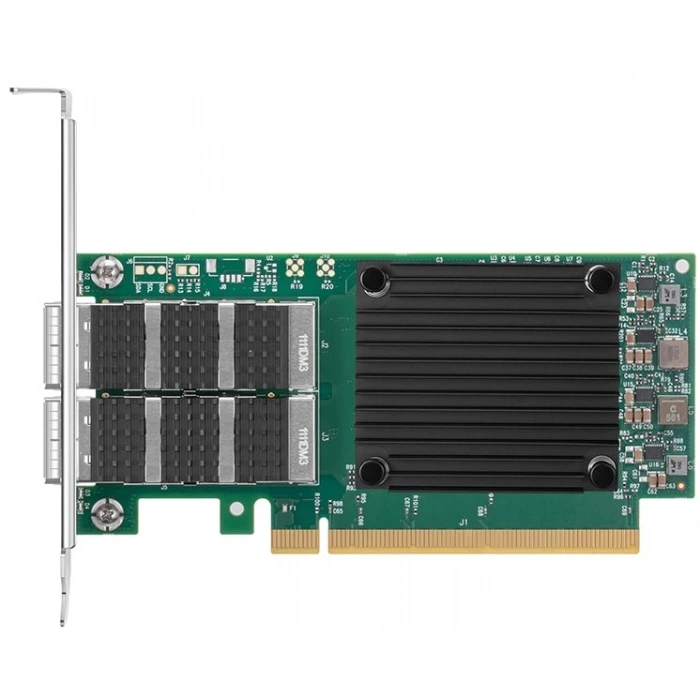

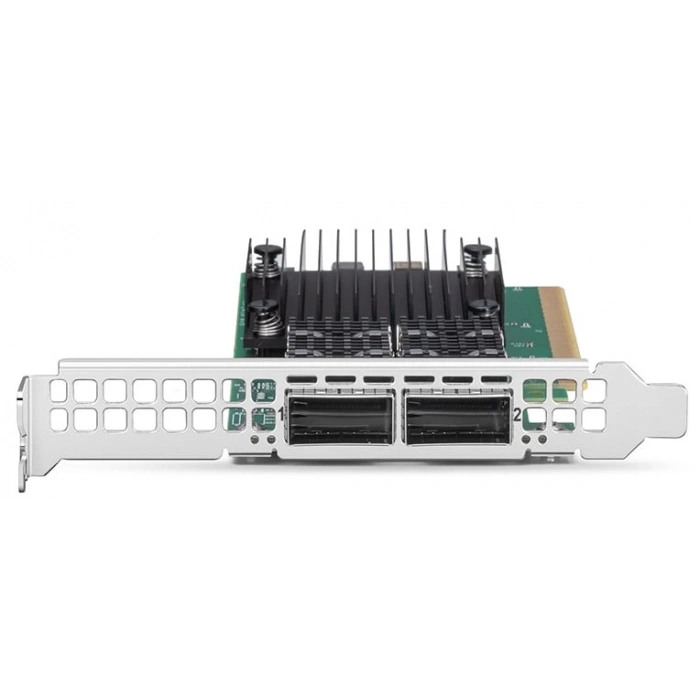

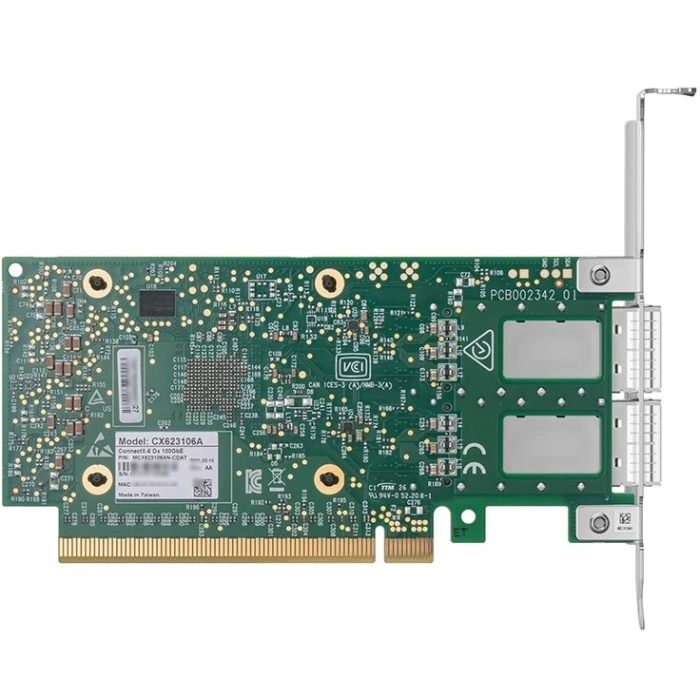

NVIDIA Mellanox MCX623106AN-CDAT ConnectX-6 Dx Dual-Port 100GbE Ethernet Kartı
NVIDIA ConnectX-6 Dx MCX623106AN-CDAT, veri merkezi ve kurumsal sunucu altyapılarında yüksek bant genişliğine sahip Ethernet bağlantıları oluşturmak için geliştirilmiş, çift QSFP56 portlu bir ağ adaptörüdür. Her port 100 Gb/s'ye kadar Ethernet bağlantısı destekler. Kart, PCI Express 4.0 x16 host arayüzü üzerinden sunucu sistemine bağlanır.
RoCE, SR-IOV ve NVIDIA ASAP² gibi donanım hızlandırma yetenekleri; sanallaştırma, dağıtık depolama ve yüksek performanslı ağ uygulamalarında kullanılabilir. Özelliklerin etkinleştirilmesi sürücü, firmware ve işletim sistemi desteğine bağlıdır.
MCX623106AN-CDAT varyantında donanımsal kriptografi ve Secure Boot özellikleri devre dışıdır. Bu ayrım, güvenlik gereksinimleri bulunan projelerde model seçimi açısından önem taşır.
Ürün Özeti
MCX623106AN-CDAT; 2×100GbE QSFP56, PCIe 4.0 x16 ve ConnectX-6 Dx mimarisine sahip NVIDIA Ethernet adaptörüdür. İki bağımsız fiziksel port sayesinde sunucu bağlantısı, depolama trafiği ve yüksek hızlı ağ erişimi için farklı topolojiler oluşturulabilir. Nominal toplam port kapasitesi 200 Gb/s olmakla birlikte, gerçek veri aktarımı PCIe, CPU, ağ protokolü ve iş yüküne bağlıdır.
Teknik Özellikler
| Üretici | NVIDIA Networking / Mellanox |
|---|---|
| Model / OPN | MCX623106AN-CDAT |
| Ürün Ailesi | ConnectX-6 Dx EN |
| Ethernet Portları | 2 × QSFP56 (bakır ve optik) |
| Maksimum Port Hızı | 100 Gb/s / port |
| Nominal Toplam Port Kapasitesi | 2 × 100 Gb/s |
| Desteklenen Ethernet Hızları | 1/10/25/40/50/100 Gb/s |
| Host Arayüzü | PCI Express 4.0 x16 |
| PCIe Gen4 Lane Hızı | 16 GT/s |
| RoCE / RDMA | Desteklenir; sürücü ve yapılandırmaya bağlı |
| SR-IOV | Ürün ailesi özelliği; platform desteği gerekli |
| ASAP² | Donanım hızlandırmalı switching/offload |
| Donanımsal Kriptografi | Disabled |
| Secure Boot | Disabled |
| Kart Boyutu | 142,00 × 68,90 mm |
| Üretici Standart Braketi | Tall / Full Height |
| Tipik Güç (PCIe Gen4) | 19,52 W (pasif kablolarla) |
| Maksimum Güç (PCIe Gen4) | 26,64 W (pasif kablolarla) |
| QSFP56 Port Güç Sınırı | 5 W / port |
| Çalışma Sıcaklığı | 0–55 °C |
| RoHS | Uyumlu |
Kaynak: NVIDIA ConnectX-6 Dx Ethernet Adapter Cards User Manual, MCX623106AN-CDAT model tablosu ve model grubuna ait Specifications bölümü. Güç değerleri üreticinin tanımladığı koşullara aittir.
Bağlantı Mimarisi ve Bant Genişliği
MCX623106AN-CDAT, sunucu tarafında PCI Express 4.0 x16 arayüzü, ağ tarafında ise iki bağımsız QSFP56 bağlantısı kullanır. Her port 100GbE hızında bağlantı kurabilir.
Kavramsal mimari şemasıdır. Fiziksel bağlantılar için port, kablo ve transceiver uyumluluğu kontrol edilmelidir.
PCIe 4.0 x16 ve 200 Gb/s toplam port kapasitesi
PCIe 4.0 x16 arayüzü, kodlama verimliliği hesaba katıldığında tek yönde yaklaşık 31,5 GB/s teorik kapasite sunar. İki adet 100GbE portun nominal toplam veri hızı 200 Gb/s, yani 25 GB/s seviyesindedir.
Bu değerler bağlantı kapasitelerini ifade eder. Gerçek TCP/UDP throughput'u, paket boyutu, NUMA yerleşimi, CPU, bellek erişimi, sürücü ve sistem yükünden etkilenir.
PCIe 3.0 sistemlerde kullanım
NVIDIA dokümantasyonunda PCIe Gen3/Gen4 desteği belirtilir. Ancak PCIe 3.0 x16 arayüzünün teorik tek yönlü bant genişliği PCIe 4.0 x16'ya göre daha düşüktür. Bu nedenle iki 100GbE portun yüksek yük altında kullanıldığı senaryolarda host veri yolu sınırlayıcı olabilir.
Donanım Hızlandırma ve Ağ Özellikleri
RDMA over Converged Ethernet (RoCE)
RoCE, desteklenen yazılım ve Ethernet altyapısı üzerinde düşük CPU müdahalesiyle bellekler arası veri transferine olanak sağlayan RDMA teknolojisidir. Dağıtık depolama ve HPC sistemlerinde kullanılabilir. Ağ tarafındaki congestion control yapılandırması, iş yükünün gecikme ve kayıp toleransına göre belirlenmelidir.
SR-IOV sanallaştırma
Single Root I/O Virtualization, fiziksel adaptör kaynaklarının sanal işlevler olarak sunulmasına olanak tanır. Desteklenen hypervisor ve işletim sistemlerinde sanal makinelerin ağ erişimini hızlandırmak için kullanılabilir. Kullanılabilir sanal işlev sayısı ve yapılandırma sınırları firmware ile sürücü sürümüne bağlıdır.
NVIDIA ASAP²
Accelerated Switching and Packet Processing (ASAP²),sanal switch veri yolundaki belirli işlemlerin adaptör donanımına aktarılmasını sağlayan teknoloji ailesidir. Open vSwitch ve desteklenen sanal ağ mimarilerinde CPU üzerindeki veri işleme yükünü azaltabilir.
VXLAN, NVGRE ve Geneve
ConnectX-6 Dx ailesi, yaygın overlay tunneling protokolleri için donanım offload yetenekleri sunar. Gerçek kullanım, ağ yazılımının ve işletim sistemi sürücüsünün bu offload işlevlerini desteklemesine bağlıdır.
DPDK ve paket işleme
Data Plane Development Kit (DPDK),desteklenen sürücüler üzerinden yüksek hızlı kullanıcı alanı paket işlemesine imkân verir. Elde edilecek paket/saniye değeri CPU çekirdekleri, paket boyutu, queue sayısı, NUMA topolojisi ve uygulama yapılandırmasına göre değişir.
Güvenlik Özellikleri ve Model Varyantları
ConnectX-6 Dx ailesinde farklı kriptografi ve Secure Boot seçeneklerine sahip OPN varyantları bulunur. MCX623106AN-CDAT, her iki özelliğin de devre dışı olduğu varyanttır.
| Model | Crypto | Secure Boot |
|---|---|---|
| MCX623106AN-CDAT | Disabled | Disabled |
| MCX623106AS-CDAT | Disabled | Enabled |
| MCX623106AC-CDAT | Enabled | Enabled |
| MCX623106AE-CDAT | Enabled | Disabled |
NVIDIA dokümantasyonu MCX623106AE-CDAT varyantının EOL durumuna ulaştığını belirtir. Bu ifade incelenen MCX623106AN-CDAT modeline otomatik olarak uygulanmaz.
Kriptografi özelliğinin devre dışı olması, sunucunun yazılım tabanlı TLS veya IPsec kullanamayacağı anlamına gelmez. Ancak bu modelde, kriptografi etkin varyantlara özgü donanımsal şifreleme hızlandırması varsayılmamalıdır.
Transceiver, DAC, AOC ve Breakout Bağlantı Seçenekleri
MCX623106AN-CDAT üzerindeki iki QSFP56 port; uygun optik modüller, Direct Attach Copper (DAC) ve Active Optical Cable (AOC) çözümleriyle değerlendirilebilir. Fiziksel form faktörü eşleşmesi tek başına uyumluluk kanıtı değildir.
| Bağlantı türü | Teknik değerlendirme |
|---|---|
| 100GbE QSFP28 / QSFP56 Transceiver | Uygun optik standart, modül güç bütçesi, firmware, FEC ve karşı uç eşleşmesi doğrulanmalıdır. |
| 100GbE DAC | Kısa mesafeli rack içi ve rack arası bağlantılar için değerlendirilebilir. Uzunluk, hız ve EEPROM uyumluluğu kontrol edilmelidir. |
| 100GbE AOC | Aktif optik kablonun port uyumluluğu ve modül güç gereksinimleri değerlendirilmelidir. |
| 100G → 4×25G Breakout | İlgili kart firmware'i, port bölme modu, karşı uç ve kablo eşlemesi doğrulandıktan sonra kullanılabilirliği belirlenmelidir. |
| 100G SR4 / LR4 | Optik standarda uygun fiber tipi, konektör, erişim mesafesi ve FEC gereksinimleri kontrol edilmelidir. |
Önemli: 100G SR4, LR4, CR4 ve CR2 aynı fiziksel sinyal yapısına sahip değildir. Karşılıklı bağlantı için iki ucun ortak bir Ethernet çalışma modunda anlaşması gerekir.
İki QSFP56 portun aynı anda kullanılacağı projelerde switch port kapasitesi, trafik yönü, PCIe topolojisi ve soğutma birlikte planlanmalıdır.
Gerçek Kullanım Senaryoları
1. Veri Merkezi Sunucu Uplink Bağlantısı
Her biri 100GbE hızında çalışabilen iki QSFP56 bağlantısı, veri merkezi switch altyapılarına sunucu erişimi için kullanılabilir. İki ayrı switch'e bağlantı veya farklı ağ segmentlerine erişim sağlanabilir. Yedeklilik ve LACP gibi işlevler ayrıca ağ yapılandırması gerektirir.
2. Dağıtık Depolama ve RDMA
RoCE kullanan depolama sistemlerinde yüksek hızlı veri aktarımı için değerlendirilebilir. Depolama yazılımının RDMA desteği, switch buffer yönetimi ve trafik kontrol mekanizmaları uygulama performansını etkiler.
3. Sanallaştırma ve Cloud Infrastructure
SR-IOV ve ASAP² gibi teknolojiler uygun sistemlerde sanal ağ veri işleme görevlerinin donanımla hızlandırılmasına yardımcı olabilir. Kullanım öncesinde hypervisor, sürücü ve firmware sürümü doğrulanmalıdır.
4. HPC ve GPU Hesaplama
RDMA tabanlı veri aktarımından yararlanan HPC ve GPU kümelerinde kullanılabilir. NVIDIA GPUDirect RDMA gibi teknolojiler için GPU, PCIe topolojisi, işletim sistemi ve ilgili sürücülerin uyumluluğu ayrıca kontrol edilmelidir.
Teknik Karar Verme Kriterleri
MCX623106AN-CDAT seçimi, yalnızca iki adet 100GbE port gereksinimine göre yapılmamalıdır. Sunucunun host veri yolu, güvenlik gereksinimi ve bağlantı ortamı birlikte değerlendirilmelidir.
Sipariş Öncesi Kontrol Listesi
- Sunucuda PCIe 4.0 x16 kapasitesine sahip uygun yuva bulunuyor mu?
- İki QSFP56 port için fiziksel bağlantı planlandı mı?
- Switch tarafında 100GbE port ve uygun FEC yapılandırması mevcut mu?
- Optik modül, DAC veya AOC uyumluluğu kontrol edildi mi?
- Sunucu kasasında yeterli yönlendirilmiş hava akışı var mı?
- İşletim sistemi, sürücü ve firmware sürümleri doğrulandı mı?
- Uygulama için donanımsal Crypto veya Secure Boot gerekli mi?
- Gerçek ihtiyaç iki bağımsız 100GbE port mu, yoksa tek 200GbE bağlantı mı?
Termal tasarım
NVIDIA, 55 °C ortam sıcaklığında soğutucudan portlara doğru hava akışı için pasif kablolarla 550 LFM, 2,5 W aktif kablolarla 700 LFM belirtir. Bu değerler üreticinin test koşullarına aittir.
Sunucu sınıfı pasif soğutmalı kartların, yeterli hava akışı bulunmayan masaüstü kasalarda sorunsuz çalışacağı varsayılmamalıdır.
TÜRKİYE | KURUMSAL AĞ DONANIMI TEDARİKİ
Türkiye'de Satın Alma ve Teknik Tedarik – StorNET Networks
NVIDIA Mellanox ConnectX-6 Dx MCX623106AN-CDAT Ethernet kartı, Türkiye'de StorNET Networks firmasından da satın alınabilir.
Projelerin bağlantı gereksinimlerine göre uygun 100GbE QSFP28/QSFP56 transceiver, DAC, AOC ve Breakout kablo seçenekleri Ethernet kartıyla birlikte değerlendirilebilir. Seçimde sunucu, switch, firmware ve optik bağlantı uyumluluğunun kontrol edilmesi önerilir.
Kurumsal altyapı projelerinde ürün ve bağlantı bileşenlerinin birlikte planlanması, yanlış konnektör veya protokol seçimi riskinin azaltılmasına yardımcı olur.
StorNET Networks İletişim Bilgileri
E-posta:
proje@stornet.com.tr
Telefon:
+90 507 465 42 44
WhatsApp:
+90 507 465 42 44 – WhatsApp İletişim
Adres:
Skyport Residence No: 1/70, Beylikdüzü / İstanbul, Türkiye
Web Sitesi:
www.stornet.com.tr
Teknik uyumluluk değerlendirmesi için sunucu modeli, işletim sistemi, switch modeli ve kullanılacak transceiver veya kablo bilgilerinin paylaşılması önerilir. Stok ve tedarik koşulları sipariş öncesinde teyit edilmelidir.
Sıkça Sorulan Sorular (SSS)
MCX623106AN-CDAT kaç Ethernet portuna sahiptir?
İki adet QSFP56 Ethernet portuna sahiptir. Her port 100GbE bağlantı hızını destekler.
ConnectX-6 Dx MCX623106AN-CDAT 200GbE midir?
Kart iki adet 100GbE portuyla toplam 200 Gb/s nominal port kapasitesine sahiptir. Tek bir 200GbE port sunmaz.
PCIe 3.0 sistemde çalışabilir mi?
NVIDIA PCIe Gen3 ve Gen4 desteğini belirtir. Ancak PCIe 3.0 x16 bant genişliği, iki 100GbE portun eşzamanlı yüksek veri aktarımı sırasında sınırlayıcı olabilir.
Bu model RoCE ve RDMA destekler mi?
ConnectX-6 Dx ailesi RoCE ve RDMA yetenekleri sunar. Kullanım için uyumlu sürücü ve doğru ağ yapılandırması gerekir.
Donanımsal kriptografi desteği var mı?
Hayır. MCX623106AN-CDAT varyantında Crypto ve Secure Boot devre dışıdır. Bu özelliklerin gerekli olduğu uygulamalarda farklı OPN değerlendirilmelidir.
QSFP28 transceiver veya 100G DAC kablo kullanılabilir mi?
100GbE hızındaki uygun QSFP bağlantı seçenekleri değerlendirilebilir. Kesin uyumluluk, optik standart, FEC, EEPROM, firmware ve karşı uç özellikleriyle kontrol edilmelidir.
VMware ESXi ve Linux ile uyumlu mudur?
NVIDIA'nın Linux ve VMware sürücü ekosistemi bulunur. Ancak belirli işletim sistemi ve hypervisor sürümleri için destek matrisi ile HCL kayıtları kontrol edilmelidir.
