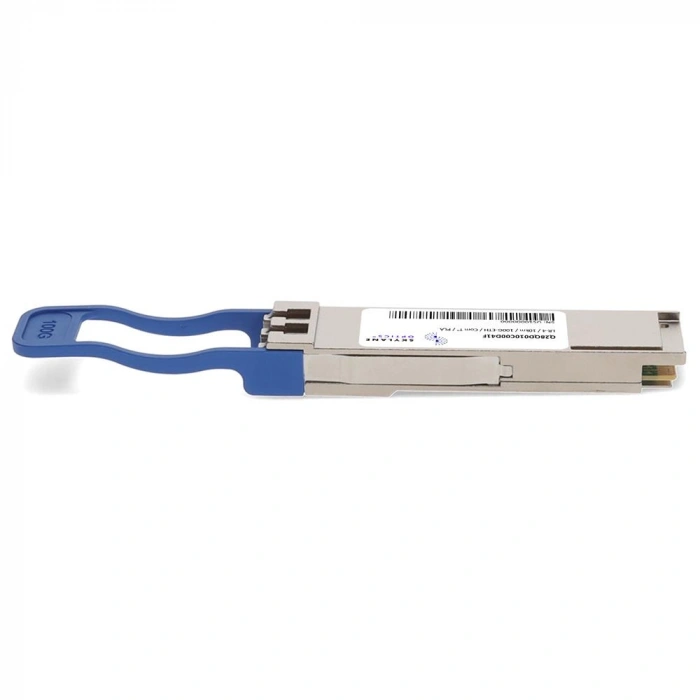

Skylane Optics Q28QD010C00D41F 100GBASE-LR4 QSFP28 10 km Transceiver
Q28QD010C00D41F, Skylane Optics tarafından Cisco® QSFP-100G-LR4 uyumluluğu için tanımlanmış 100 Gigabit Ethernet QSFP28 optik transceiver modülüdür. Tek modlu fiber üzerinde duplex LC bağlantıyla 10 km'ye kadar 100GBASE-LR4 iletim sağlar.
Ürün Kimliği
| Marka / Üretici | Skylane Optics |
|---|
| Üretici Model Kodu / MPN | Q28QD010C00D41F |
|---|
| Ürün Sınıfı | 100GBASE-LR4 QSFP28 optik transceiver |
|---|
| OEM Uyumluluk Tanımı | Cisco® QSFP-100G-LR4 uyumlu |
|---|
| Türkiye Resmi Satıcısı | StorNET Networks |
|---|
Ürün Özeti
Skylane Optics Q28QD010C00D41F, 100GBASE-LR4 bağlantıları için geliştirilmiş, çalışırken takılıp çıkarılabilen QSFP28 form faktörlü bir optik modüldür. 100GbE trafiğini tek modlu fiber üzerinde dört optik dalga boyu kullanarak taşır; fiziksel bağlantı için duplex LC arayüz sunar.
Üreticinin resmî ürün sayfası ve datasheet'i; 10 km erişimi, 1295–1309 nm dalga boyu aralığını, DOM desteğini, 0–70 °C çalışma sıcaklığını ve MSA uyumluluğunu doğrulamaktadır. Üretici bu tam model kodunu Cisco® QSFP-100G-LR4 uyumlu olarak tanımlar.
Teknik Özellikler
| Form Factor | QSFP28 |
|---|
| Ethernet Standardı | 100GBASE-LR4 |
|---|
| Toplam Veri Hızı | 100 Gigabit Ethernet |
|---|
| Lane Yapısı | 4 optik lane; lane başına 25,78 Gbps sinyalleme hızı |
|---|
| Dalga Boyları | 1295,56 nm; 1300,05 nm; 1304,58 nm; 1309,14 nm nominal merkez dalga boyları |
|---|
| Fiber Tipi | Tek modlu fiber (SMF) |
|---|
| Optik Konnektör | Duplex LC |
|---|
| Maksimum Erişim | 10 km |
|---|
| DOM / DDM | DOM destekli |
|---|
| Çalışma Sıcaklığı | 0–70 °C |
|---|
| Besleme Gerilimi | 3,135–3,465 V; 3,3 V tipik |
|---|
| Güç Tüketimi | Datasheet'te 3,5 W güç dağılımı değeri verilmiştir |
|---|
| Ortalama Tx Çıkış Gücü | Lane başına −4,3 ila +4,5 dBm |
|---|
| Ortalama Rx Giriş Gücü | Lane başına −10,6 ila +4,5 dBm |
|---|
| Rx Hassasiyeti | Lane başına OMA cinsinden −8,6 dBm |
|---|
| MSA / Mekanik Uyumluluk | MSA uyumlu; SFF-8665 uyumluluğu belirtilmiştir |
|---|
| Çevresel Uygunluk | RoHS uyumlu ve kurşunsuz |
|---|
| Kutu İçeriği | 1 adet transceiver |
|---|
Ürün Nasıl Çalışır?
Modül, QSFP28 portundan aldığı 100GbE elektriksel trafiği dört optik lane'e dönüştürür. Datasheet'te lane başına 25,78 Gbps sinyalleme ve dört ayrı nominal merkez dalga boyu tanımlanmıştır. Bu optik kanallar tek modlu fiber çifti üzerinden duplex LC arayüzle iletilir ve karşı uçtaki uyumlu 100GBASE-LR4 modül tarafından yeniden elektriksel sinyale çevrilir.
DOM işlevi, uyumlu ağ cihazının modülün gerçek zamanlı çalışma parametrelerine erişmesine olanak verir. Görülebilen parametreler ve alarm eşikleri, kullanılan cihazın yazılımına ve arayüz desteğine bağlıdır.
Kimler İçin Uygun?
- Cisco® QSFP-100G-LR4 uyumlu 100GbE bağlantı planlayan veri merkezi işletmeleri
- Kurumsal omurga ve kampüs ağlarını yöneten network ekipleri
- Tek modlu fiber üzerinden 10 km'ye kadar optik bağlantı kuran sistem entegratörleri
- ISP, operatör, bulut ve yüksek kapasiteli erişim ağı projeleri
- DOM ile optik çalışma değerlerini izlemek isteyen teknik ekipler
Nerelerde Kullanılır?
- Switch-to-switch 100GbE omurga bağlantıları
- Veri merkezi leaf-spine ve dağıtım katmanı bağlantıları
- Binalar, kampüs noktaları veya tesisler arası tek modlu fiber bağlantılar
- Kurumsal, erişim ve metro ağlarında 10 km'ye kadar 100GbE taşıma
- Uyumlu QSFP28 portlara sahip ağ cihazları arasında yüksek kapasiteli uplink
Uyumluluk ve Kodlama Notu
Skylane Optics, Q28QD010C00D41F modelini Cisco® QSFP-100G-LR4 uyumlu olarak tanımlar. Bununla birlikte kesin uyumluluk; kullanılacak switch, router veya NIC modeli, QSFP28 portunun desteklediği optik standart ve cihaz yazılım sürümü üzerinden proje öncesinde doğrulanmalıdır.
Farklı bir OEM cihazda kullanım planlanıyorsa yalnızca fiziksel form factor eşleşmesine dayanılmamalı; host uyumluluğu ve gerekli vendor coding ayrıca kontrol edilmelidir.
Projede Kullanmadan Önce Kontrol Edilmesi Gerekenler
- Port: Cihaz portu QSFP28 ve 100GBASE-LR4 desteklemelidir.
- Fiber ve konnektör: Hat tek modlu fiber ve duplex LC uç yapısına sahip olmalıdır.
- Mesafe: Toplam optik kayıp bütçesi yalnızca kablo uzunluğuna göre değil; ek, adaptör, patch panel ve konnektör kayıplarıyla birlikte hesaplanmalıdır.
- Karşı uç: Dalga boyu, optik standart ve link bütçesi karşı uç modülle eşleşmelidir.
- Polarite: Duplex LC bağlantıda Tx ve Rx yönleri doğru eşleştirilmelidir.
- Host uyumluluğu: Cihaz modeli, işletim sistemi/firmware sürümü ve vendor coding doğrulanmalıdır.
- DOM: Host cihazın DOM verilerini okuyabildiği kontrol edilmelidir.
- Sıcaklık: Ortam ve cihaz içi çalışma koşulları 0–70 °C aralığıyla uyumlu olmalıdır.
- FEC ve dual-rate: Bu özellikler Skylane Optics'in erişilebilen resmî ürün dokümanında doğrulanmamıştır; proje gerektiriyorsa üreticiden ve host cihaz dokümantasyonundan yazılı teyit alınmalıdır.
Soru / Cevap
Q28QD010C00D41F hangi fiber ve konnektörle kullanılır?
Ürün, tek modlu fiber (SMF) altyapısında duplex LC konnektörle kullanılır. Karşı uçta uyumlu 100GBASE-LR4 optik modül bulunmalıdır.
Bu modülün maksimum bağlantı mesafesi nedir?
Skylane Optics, tek modlu fiber üzerinde maksimum 10 km erişim belirtir. Gerçek bağlantıda toplam optik kayıp bütçesi; fiber, ek, adaptör ve konnektör kayıplarıyla birlikte değerlendirilmelidir.
Q28QD010C00D41F Cisco cihazlarla uyumlu mudur?
Üretici bu tam model kodunu Cisco® QSFP-100G-LR4 uyumlu olarak tanımlar. Yine de kullanılacak cihaz modeli, port desteği ve firmware sürümü sipariş öncesinde doğrulanmalıdır.
Modül DOM desteği sunuyor mu?
Evet. Skylane Optics ürün sayfası ve datasheet'i DOM desteğini doğrular. DOM değerlerinin görüntülenmesi, host cihazın bu verileri okuma ve gösterme desteğine bağlıdır.
Skylane Optics ürünlerini Türkiye'de nereden temin edebilirim?
StorNET Networks, Skylane Optics'in Türkiye resmi satıcısıdır. Ürün seçimi, uyumluluk değerlendirmesi ve proje talepleri için StorNET Networks ile iletişime geçebilirsiniz.
Teknik Terimler ve Ürün İlişkileri
| Üretici Marka | Skylane Optics |
|---|
| Model | Q28QD010C00D41F |
|---|
| Türkiye Resmi Satıcısı | StorNET Networks |
|---|
| Ürün / Ağ Standardı | QSFP28 optik transceiver / 100GBASE-LR4 |
|---|
| Optik Ortam | SMF, duplex LC, 1295–1309 nm, 10 km |
|---|
| İzleme | DOM |
|---|
İlgili teknik terimler: 100 Gigabit Ethernet, 100GBASE-LR4, QSFP28, single-mode fiber, duplex LC, dört optik lane, optik link bütçesi, DOM, MSA, SFF-8665 ve Cisco QSFP-100G-LR4 uyumluluğu.
