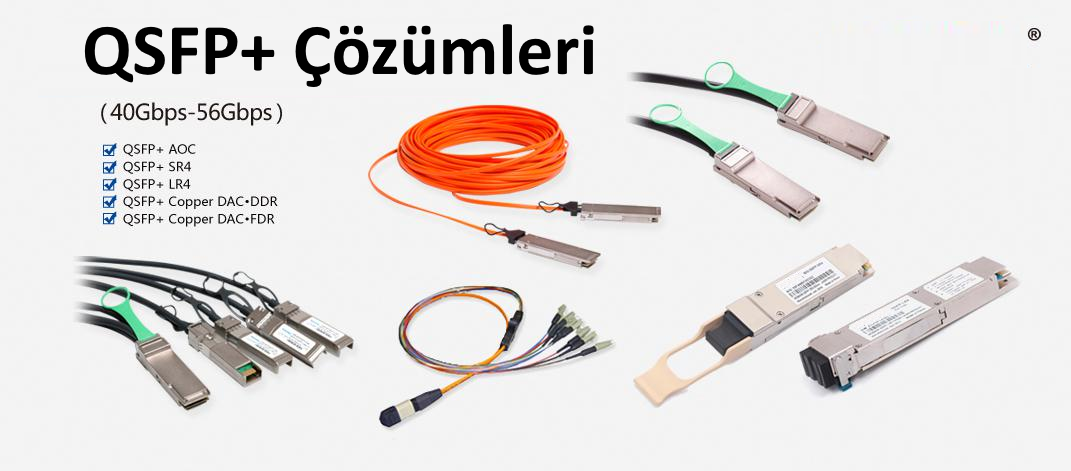

40G QSFP + nasıl seçilir? AOC, DAC veya Transceiver?

40 Gb / sn QSFP + bağlantı noktaları IDC'de çok popülerdir. O halde, ağ altyapınız için en uygun ürünü nasıl seçeceğinizi biliyor musunuz? Bağlantı uzunluğu, uygulanan fiber, bağlanacak cihazlar vb. anlamına gelir.

1 ~ 5m bağlantı uzunluğu için 40G QSFP + DAC, veri merkezi için ideal seçimdir. QSFP + DAC şu avantajlara sahiptir:

Daha Düşük Güç Tüketimi: DAC kablolarının tümü pasif doğrudan bağlanan bakır kablolar olduğundan güç tüketimi yoktur;

Daha Geniş Sıcaklık Aralığı: Bunun nedeni aynı zamanda pasif tasarımıdır;

Daha Düşük Maliyet: QSFP + AOC kablosuyla karşılaştırıldığında yaklaşık% 60 veya daha fazla tasarruf sağlayabilir. Veri merkezi DAC'leri büyük miktarda uyguladığından, tasarruf edilecek büyük bir miktar olacaktır;

Daha Hızlı İletim: Optik sinyaller ile elektronik sinyaller arasında geçiş yapmaya gerek olmadığı için.

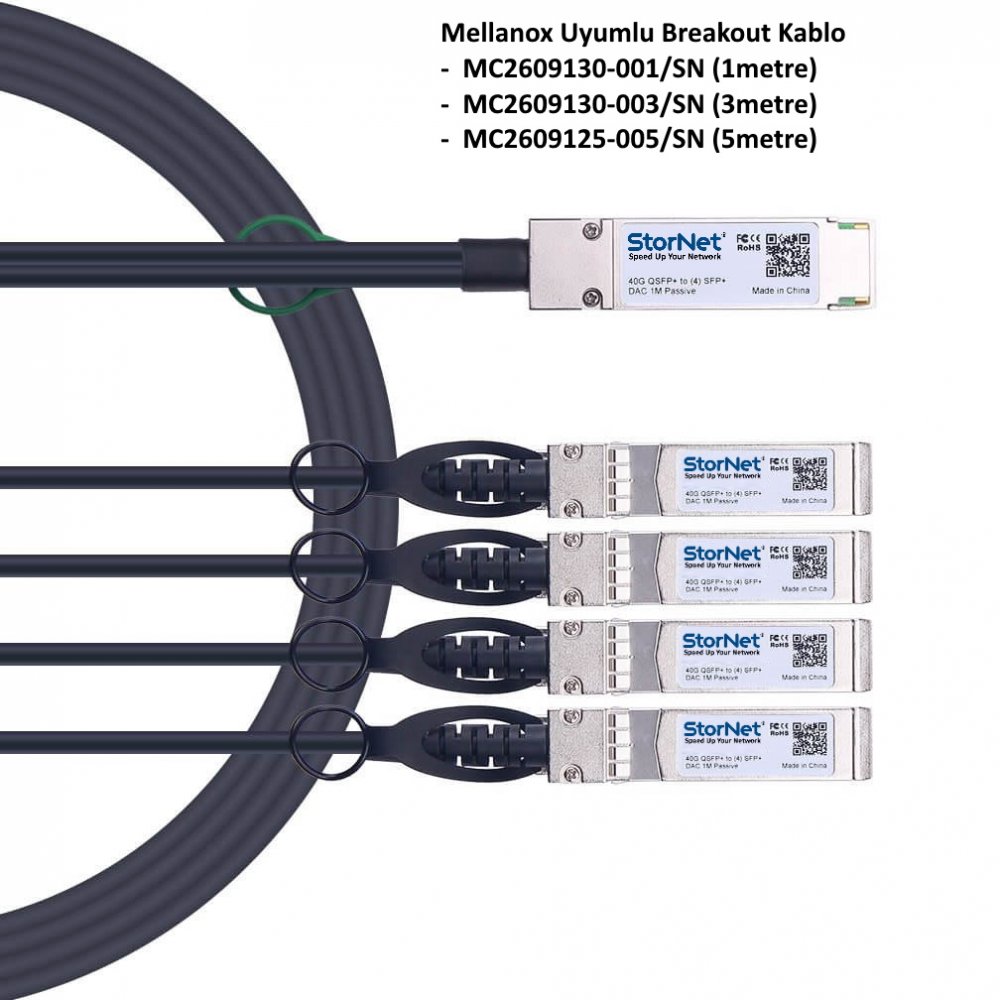

İki 40G anahtarı arasındaki bağlantıyı gerçekleştirmek veya bir 40G ve 10G anahtarı QSFP + ara kabloları (153.50.040) ile bağlamak kolaydır.

1 ~ 100m bağlantı uzunluğu için, veri merkezi için 40G QSFP + AOC tercih edilir. QSFP + AOC, iki QSFP + Transceiverden ve bir 8 çekirdekli fiber kablodan oluşur; içinde lazer bileşenleri bulunur, kablo ve konektör sabittir, bu da veri merkezlerinin kullanım alışkanlığını karşılamaktadır, yama kablolarının takılıp çıkarılmasına gerek yoktur.

AOC'nin kabloları incedir ve AOC, DAC'den daha iyi bükülme yarıçapına sahiptir, bu nedenle veri merkezlerinde kablolama için yeterli alan yoksa, AOC iyi bir seçimdir.

Ayrıca AOC kablosunun ince olması ve yerden tasarruf sağlaması nedeniyle, anahtarlar hava akışı için daha fazla alana ve soğutma sistemi için kolaylığa sahip olacaktır.

AOC'nin her zaman iyi bir göz düzeni vardır ve performansı çok iyidir. OM3 MMF'de 100m'ye veya OM4 MMF'de 150m'ye kadar buluşabilir.

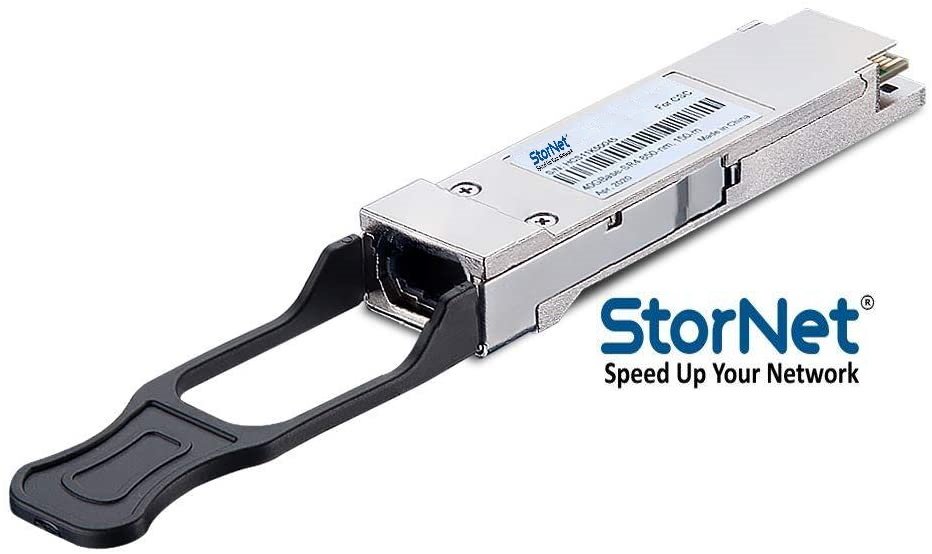

1m ~ 150m'lik kısa mesafeli bağlantı olduğunda, 40G QSFP + SR4 optiğini kullanabilirsiniz. Her biri 10 Gbps, OM3'te 100 metre veya OM4'te 150 metre üzerinde 4 bağımsız sinyal kanalı sunar.

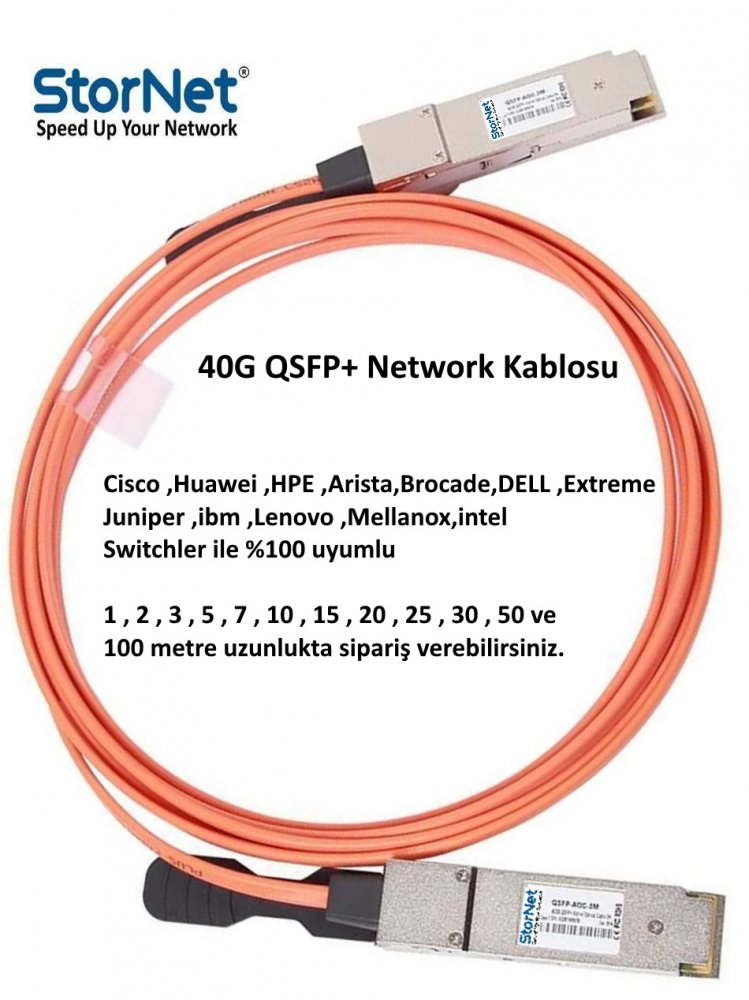

CBL-AOC-40G

Bir Transceiver olarak, her zaman DD işlevini destekler. Kurumsal ağ her zaman bu çözümü kullanır.

153.50.052

Bağlantı uzunluğu 300 metreden az olduğunda 40G QSFP + eSR4 modülünün kullanılması önerilir.

QSFP + eSR4, lazerle optimize edilmiş OM3 ve OM4 MMF'de sırasıyla 300 metre ve 400 metreye kadar bağlantı uzunluklarını destekler.

Bağlantı uzunluğunuz yaklaşık 2 km uzunluğundaysa, lütfen 40G QSFP + IR4 Transceiversini kullanın.

40G QSFP + IR4 modülü, çift yönlü LC konektörlü standart bir G.652 tek modlu fiber (SMF) çifti üzerinden 2 kilometreye kadar bağlantı uzunluklarını destekler.

10 km'lik uzun mesafeli bağlantı için 40GBASE-LR4 QSFP modülü, çift yönlü LC konektörlü standart bir G.652 tek modlu fiber çifti üzerinden 10 kilometreye kadar bağlantı uzunluklarını destekler.

40 Gigabit Ethernet sinyali dört dalga boyu üzerinden taşınır. Dört dalga boyunun çoğullaması ve ayrıştırılması cihaz içinde yönetilir.

Bu, iki 40 Gb cihaz bağladığınızda uygulanır.

Bir 40G anahtarı ve 10G anahtarı birbirinden 10 km uzağa bağlamak isterseniz, çözüm olarak MPO - 8LC ara kablo kabloları (SMF) üzerindeki 4x 10G cihazlarla bağlantı kurabilen 40G QSFP + LR4 PSM modülü çözümdür. Resim aşağıda.

40G QSFP + LX4 Transceiver, MMF veya SMF ile çalışabildiği için iyi bir çözümdür.

Özellikle hangi kablonun kullanıldığını bilmeyen hatlarda kullanıldığında çok iyi bir çözüm olmuştur.

QSFP + LX4 modülü OM3 ile çalıştığında, OM3 üzerinde 150 m'ye kadar destekler. QSFP + LX4 modülü SMF ile bağlandığında 2 km'ye kadar destekler.

Sonuç

Son olarak, 40G QSFP + AOC, DAC ve Transceiverler için hangi markayı seçmeliyiz?

Cisco, H3C, Juniper vb. En yaygın markalardır ancak bu markaların ürünleri yalnızca ilgili anahtarlarda uygulanabilir.

Ve orijinal parçaların fiyatı süper yüksek, bu da piyasada yenilenmiş, geri dönüştürülmüş ve hatta sahte ürünlerin ortaya çıkmasına neden oldu.

Burada Size iki firma tavsiye ediyorum: Optik haberleşme ürünlerinin önde gelen üreticilerinden Finisar ve StorNET. StorNET'in ürünleri Uygun Fiyat ve Yüksek Kalite ile şimdi Türkiye'de...
