10GbE Ethernet ve Switch Bağlantısı Rehberi

10GbE bağlantılarda en yaygın fiziksel arayüzler SFP+ ve 10GBASE-T / RJ45 arayüzleridir. SFP+ portlarda DAC kablo veya uygun 10GbE optik transceiver kullanılabilir. 10GBASE-T bağlantılarda ise RJ45 konnektörlü bakır Ethernet kablosu kullanılır.

QSFP+ gibi arayüzler esas olarak daha yüksek hızlı Ethernet bağlantıları için tasarlanmıştır ve 10GbE kullanımında cihazın breakout veya ilgili çalışma modunu destekleyip desteklemediği ayrıca kontrol edilmelidir.

10GbE bağlantılarda üç temel seçenek bulunur: 10GBASE-T bakır Ethernet, SFP+ DAC ve SFP+ fiber optik bağlantı.

• 10GBASE-T: Cat6A veya uygun Cat7 kablolama ile RJ45 bağlantı.
• SFP+ DAC: Switch ile sunucu arasında kısa mesafeli doğrudan bakır bağlantı.
• Fiber: SFP+ SR veya LR gibi optik transceiver'larla MMF veya SMF bağlantı.

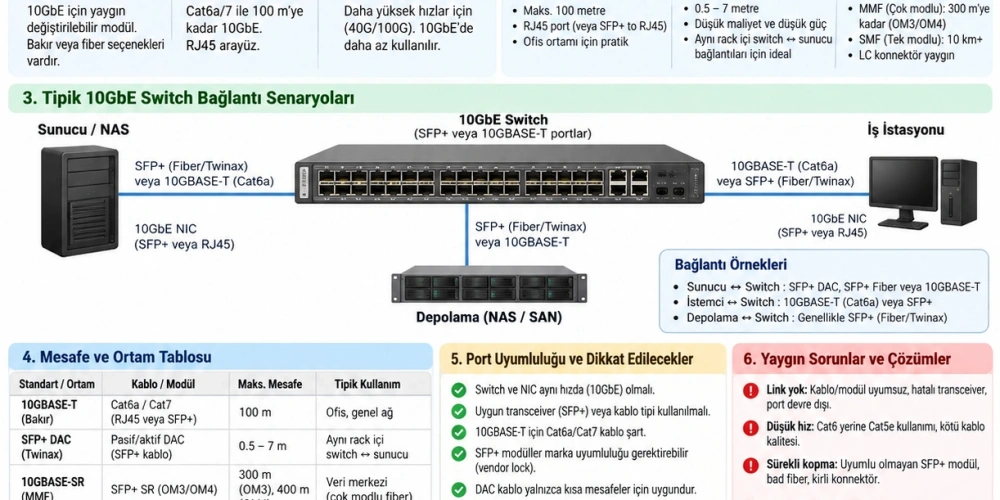

Tipik bir yapıda sunucu, NAS/SAN sistemi veya iş istasyonu doğrudan 10GbE switch üzerindeki uygun porta bağlanır.

Sunucu ile switch aynı rack içerisindeyse SFP+ DAC tercih edilebilir. Daha uzun mesafelerde SFP+ SR/LR fiber bağlantı, ofis veya mevcut bakır altyapılarda ise 10GBASE-T tercih edilebilir.

Her iki uçta da port tipi, Ethernet hızı, transceiver tipi ve kullanılan kablonun birbirleriyle uyumlu olması gerekir.

• Switch ve Ethernet kartı 10GbE hızını desteklemelidir.
• Port tipi SFP+ veya RJ45 bağlantı ile eşleşmelidir.
• SFP+ transceiver kullanılan fiber türüyle uyumlu olmalıdır.
• SR transceiver MMF, LR transceiver ise uygun SMF altyapısıyla kullanılmalıdır.
• DAC kablonun switch ve NIC tarafından desteklendiği doğrulanmalıdır.
• Bazı üreticiler transceiver veya DAC uyumluluğu konusunda üretici kodlaması isteyebilir.
• Portun hız ve çalışma modu cihaz dokümantasyonundan kontrol edilmelidir.

Link oluşmuyorsa aşağıdaki kontroller sırasıyla yapılmalıdır:

• Kablo veya transceiver doğru porta takılmış mı?
• Her iki uç 10GbE hızını destekliyor mu?
• Transceiver switch tarafından tanınıyor mu?
• Fiber bağlantıda TX ve RX yönleri doğru mu?
• SR/LR modül ile fiber türü eşleşiyor mu?
• Port administratively down durumda mı?
• DAC kablo cihaz üreticisi tarafından destekleniyor mu?
• CRC veya fiziksel katman hataları bulunuyor mu?

Komutlar switch üreticisi, işletim sistemi sürümü ve cihaz modeline göre değişir. Genel olarak port seçilir, gerekli hız veya interface ayarları yapılır ve port aktif hale getirilir.

configure terminal
interface TenGigabitEthernet1/0/1
description 10GbE_Server
no shutdown
end

configure terminal
interface 1/1/1
description 10GbE_Server
no shutdown
exit

Not: Interface isimleri ve hız komutları cihaz modeline göre farklılık gösterebilir. Uygulama öncesinde ilgili switch'in resmi CLI dokümantasyonu kontrol edilmelidir.

Bağlantı kurulduktan sonra yalnızca link LED'inin yanması yeterli değildir. Portun gerçekten 10GbE hızında çalıştığı ve hata üretmediği doğrulanmalıdır.

Kontrol edilmesi gerekenler:

• Port durumu Up olmalı.
• Çalışma hızı 10Gbps olarak görünmeli.
• Transceiver doğru şekilde tanınmalı.
• CRC, input error veya output error değerleri kontrol edilmelidir.
• Portun sürekli Up/Down olması gibi link flap durumu bulunmamalıdır.

show interfaces status
show interfaces TenGigabitEthernet1/0/1
show interfaces counters errors
show logging

show interface 1/1/1
show interface brief
show interface transceiver
show logging
