StorNET I350-T2 – Intel I350-AM2 Çift Port 1GbE RJ45 Ethernet Kartı
Sunucu, firewall ve kurumsal ağ uygulamaları için PCIe 2.1 x4 arayüzlü, iki bağımsız Gigabit Ethernet bağlantısı sunan ağ adaptörü.
Ürün Özeti

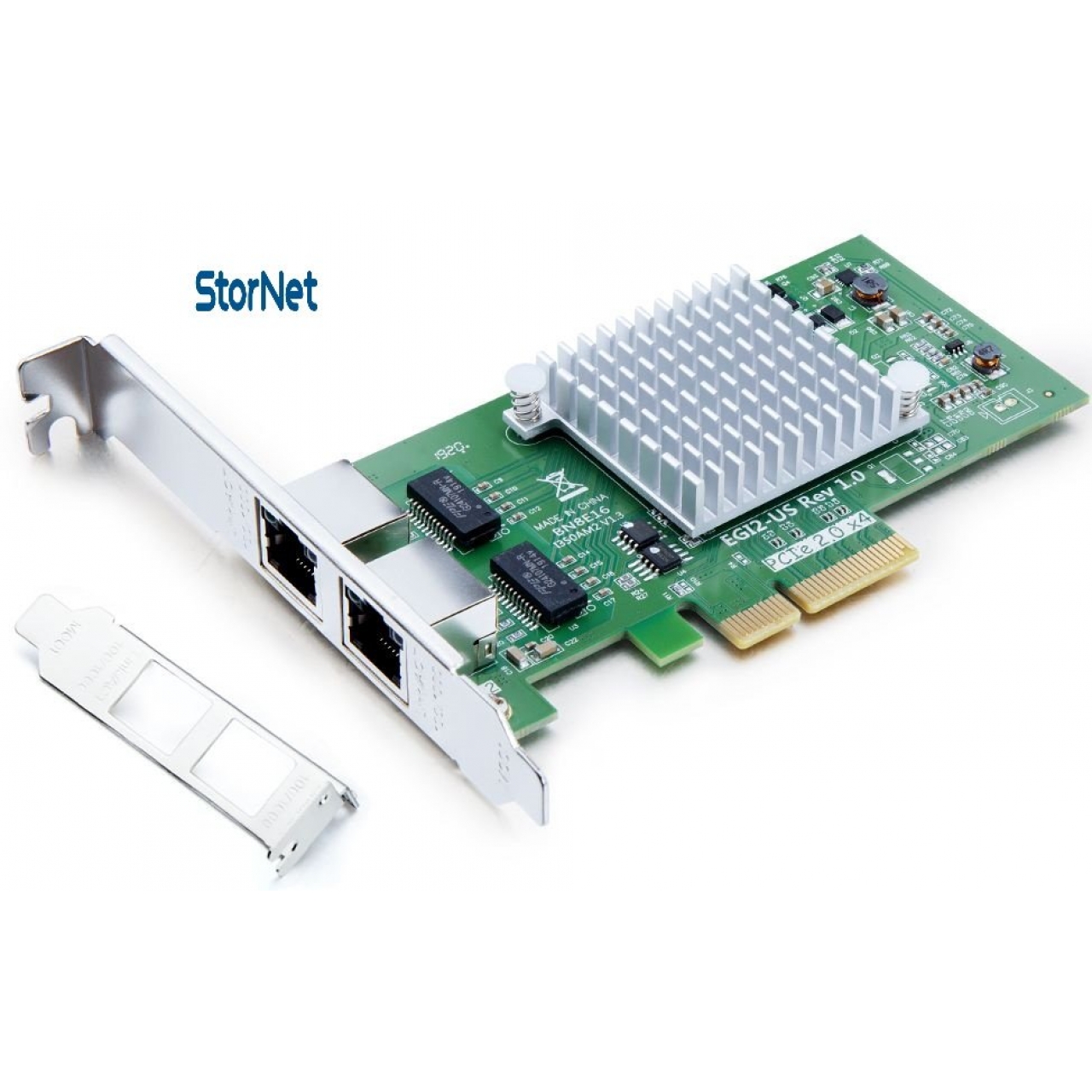

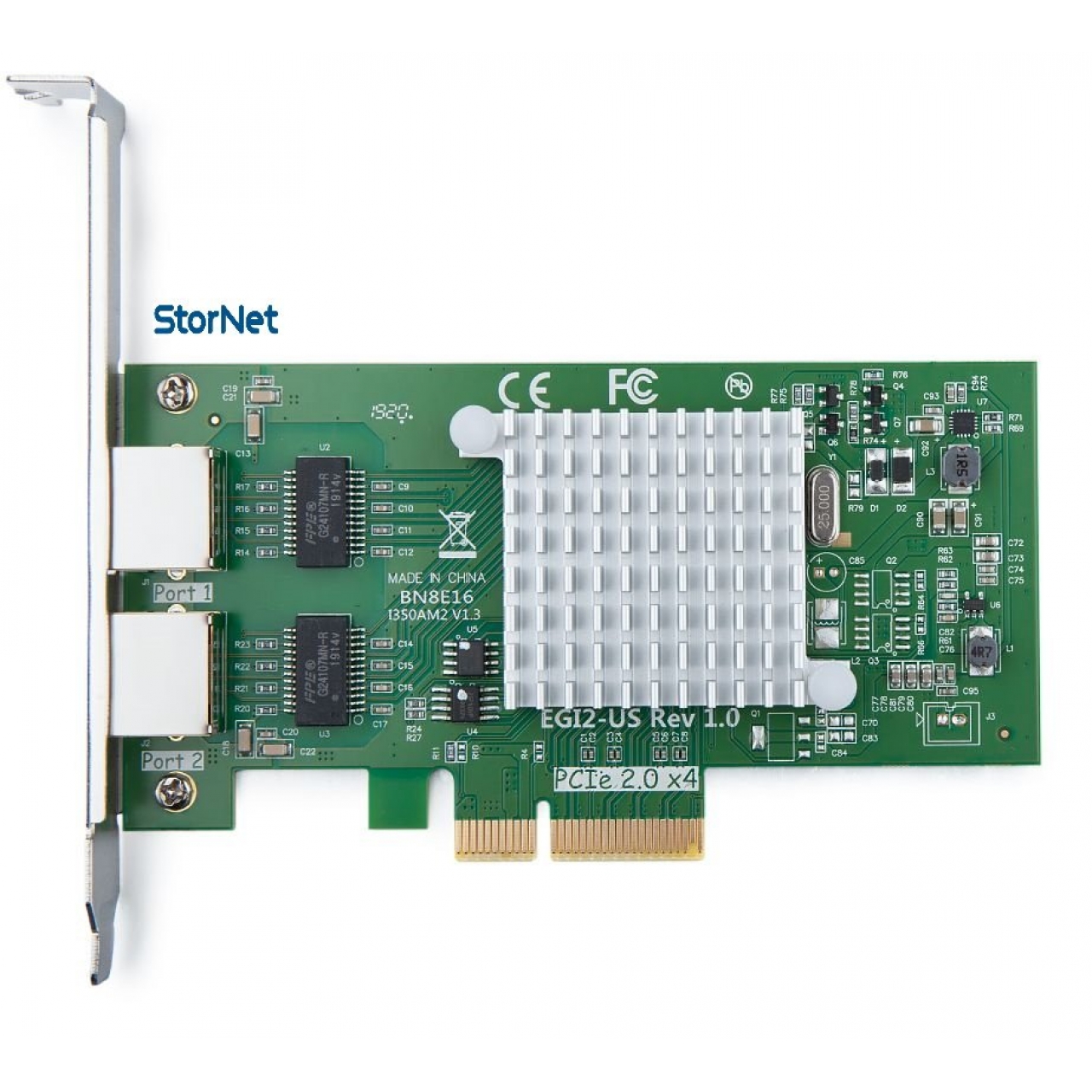

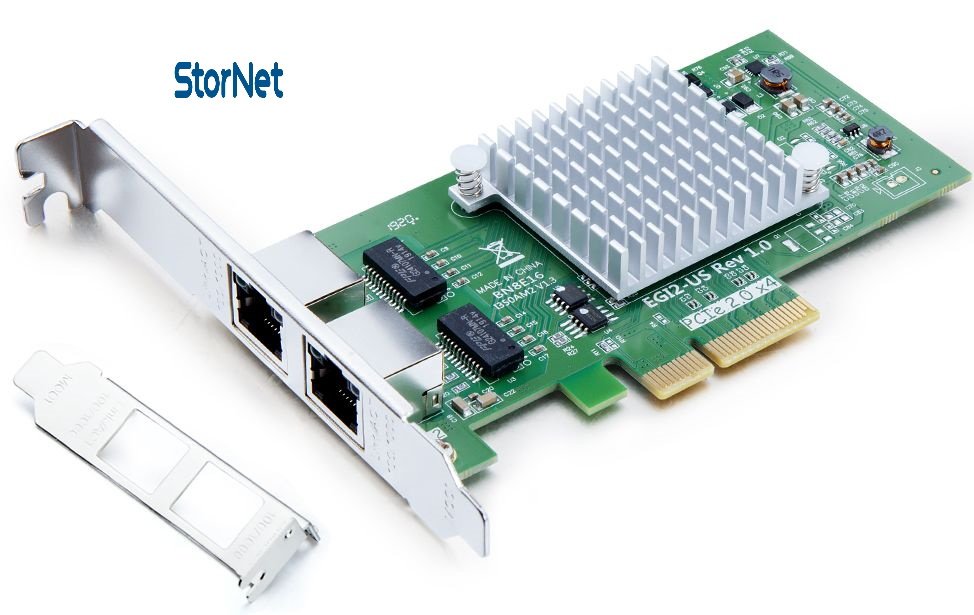

StorNET I350-T2, Intel I350-AM2 Ethernet kontrolcüsü kullanan ve iki adet RJ45 bağlantı noktasına sahip sunucu tipi Gigabit Ethernet kartıdır. PCI Express 2.1 x4 arayüzü üzerinden sisteme bağlanır. Her port 10/100/1000 Mb/s hızlarında uygun Ethernet cihazlarıyla bağlantı oluşturabilir.
Çift portlu yapısı, sunucularda ayrı fiziksel ağ bağlantıları oluşturmak, firewall sistemlerinde WAN ve LAN arayüzlerini ayırmak, sanallaştırma ortamlarında farklı uplink bağlantıları kullanmak ve uygun yapılandırmalarda bağlantı yedekliliği sağlamak için değerlendirilebilir.
Intel I350-AM2 kontrolcüsü; Jumbo Frames, Virtual Machine Device Queues (VMDq),SR-IOV ve IEEE 1588 gibi teknolojileri destekler. Bu özelliklerin kullanılabilirliği anakart, BIOS/UEFI, işletim sistemi ve sürücü yapılandırmasına bağlıdır.
Teknik Özellikler
| Özellik | Teknik Açıklama |
|---|---|
| Marka | StorNET Networks |
| Model | I350-T2 |
| Ethernet Kontrolcüsü | Intel I350-AM2 |
| Host Arayüzü | PCI Express 2.1 x4 (5 GT/s/lane) |
| Port Sayısı | 2 adet RJ45 |
| Bağlantı Hızları | 10/100/1000 Mb/s (her port) |
| Ethernet Standartları | IEEE 802.3, 802.3u, 802.3ab |
| Flow Control | IEEE 802.3x |
| IEEE 1588 | Kontrolcü düzeyinde desteklenir |
| Jumbo Frames | Kontrolcü düzeyinde desteklenir |
| Sanallaştırma | VMDq, SR-IOV (platform desteğine bağlı) |
| Interrupt Desteği | MSI, MSI-X |
| Kablo Bağlantısı | Bakır twisted-pair Ethernet |
| Bağlantı Mesafesi | Uygun kablolamayla 100 metreye kadar |
| Kart Boyutu | 118 × 69 mm (teknik referans) |
| Bracket | Full Height ve Low Profile |
| Kontrolcü TDP | 2,8 W (kartın toplam tüketimi değildir) |
| Kontrolcü Sıcaklık Aralığı | −10 °C ile +55 °C |
Kontrolcü özellikleriyle kartın tamamına ait elektriksel ve fiziksel değerler farklıdır. Sistem uyumluluğu kartın firmware, PCI kimliği ve sürücü sürümüyle birlikte değerlendirilmelidir.
PCIe 2.1 x4 Donanım Mimarisi
Kart, PCI Express 2.1 x4 bağlantısıyla sunucuya bağlanır. PCIe Gen2 mimarisinde sinyal hızı hat başına 5 GT/s'dir. PCIe x4 bağlantısı, iki adet 1GbE portun toplam nominal bağlantı kapasitesi için yeterli veri yolu bant genişliği sunar.
PCIe konnektörü ve sistem yuvası fiziksel olarak uyumlu olmalıdır. Uyumlu ve açık uçlu olmayan standart yuvalarda kartın yerleştirilebilmesi için x4 veya daha geniş fiziksel yuva gerekir. PCIe nesilleri arasında geriye dönük çalışabilirlik genel olarak mevcut olsa da anakart BIOS/UEFI ve sistem uyumluluğu ayrıca kontrol edilmelidir.
İki Ethernet portunun her biri ayrı fiziksel arayüzdür. İki adet 1GbE portun bulunması, tek bir TCP bağlantısının otomatik olarak 2Gbps'ye ulaşacağı anlamına gelmez.
RJ45 Bağlantı ve Ethernet Kablolaması

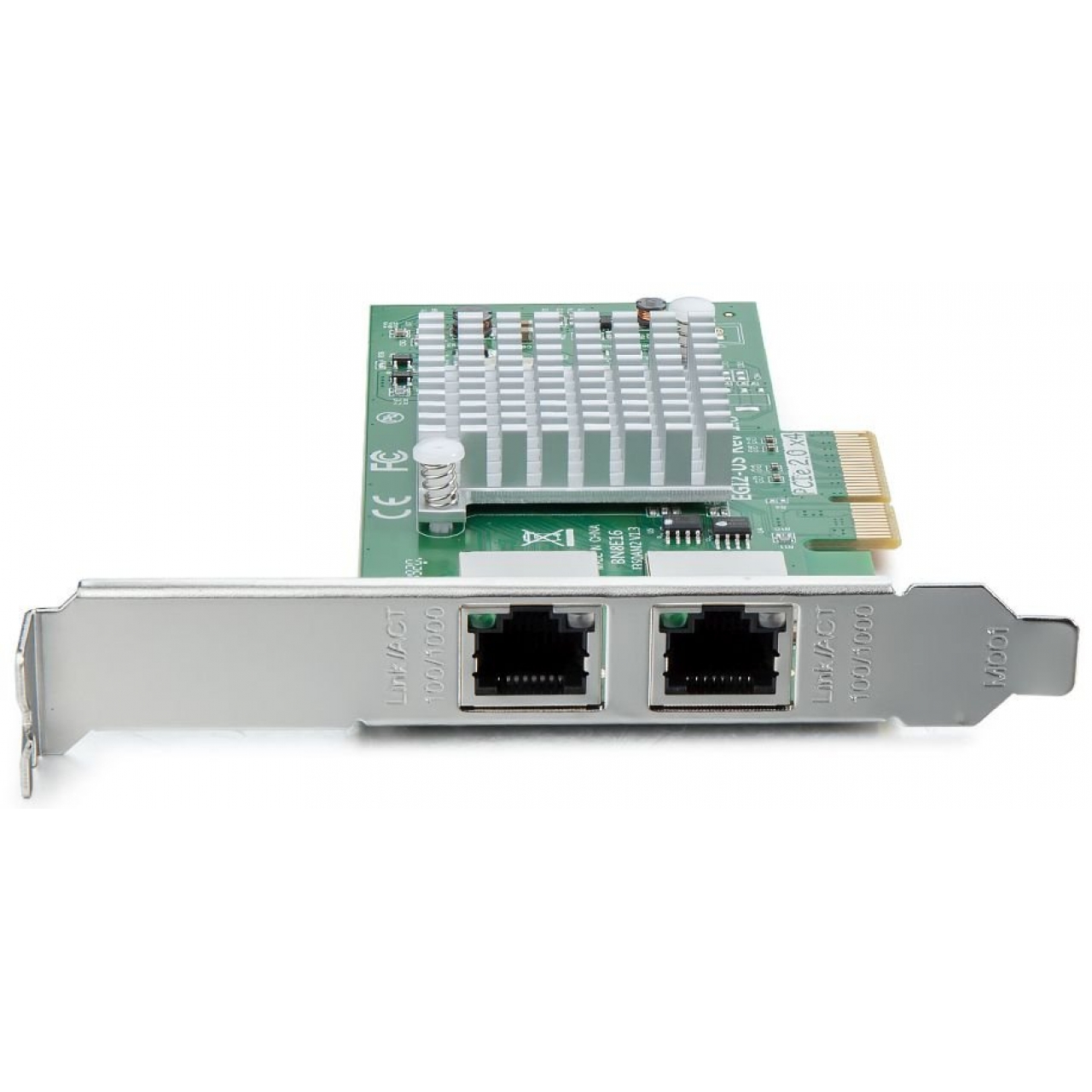

StorNET I350-T2, iki sabit RJ45 portuyla bakır Ethernet bağlantısı sağlar. SFP, SFP+ veya QSFP yuvası bulunmadığından fiber transceiver, DAC ya da AOC kablolar doğrudan karta bağlanamaz.
| Bağlantı Türü | Kablolama Gereksinimi |
|---|---|
| 10BASE-T | Uygun Cat3 veya daha yüksek kategori kablo |
| 100BASE-TX | Uygun Cat5 veya daha yüksek kategori kablo |
| 1000BASE-T | Uygun Cat5e veya daha yüksek kategori, dört çiftli kablolama |
1000BASE-T bağlantılarında uygun kablolama ve standartlara uygun sonlandırma ile 100 metreye kadar kanal uzunluğu kullanılabilir. Gerçek bağlantı kararlılığı patch kablo, sonlandırma, bağlantı ortamı ve karşı uç cihazına bağlıdır.
Sanallaştırma ve Ağ İşleme Özellikleri
SR-IOV
Intel I350-AM2 kontrolcüsü SR-IOV yeteneğine sahiptir. Uygun sistemlerde sanal işlevler (VF) üzerinden sanal makinelere ağ erişimi sağlanabilir. Bu işlev için BIOS/UEFI, IOMMU, hipervizör ve sürücü desteği gerekir.
Virtual Machine Device Queues
VMDq, sanallaştırma ortamında gelen Ethernet paketlerinin donanımsal kuyruklar üzerinden yönetilmesine yardımcı olur. Kullanılabilirliği platform ve sürücü desteğine bağlıdır.
Jumbo Frames
Kontrolcü Jumbo Frames desteğine sahiptir. Standart Ethernet MTU değerinin üzerindeki paket boyutları kullanılacaksa switch, sunucu ve bağlantı yolundaki ilgili cihazların MTU ayarları uyumlu olmalıdır.
IEEE 1588
Intel I350-AM2 kontrolcüsü IEEE 1588 zaman senkronizasyonu teknolojisini destekler. Uygulamada gerekli donanımsal zaman damgalama işlevlerinin kullanılabilirliği sürücü ve işletim sistemiyle doğrulanmalıdır.
İşletim Sistemi ve Sürücü Uyumluluğu
Intel I350 kontrolcü ailesi, Linux işletim sistemlerinde igb sürücüsüyle ilişkilidir. Ancak kartın belirli bir işletim sistemi veya hipervizör sürümüyle çalışacağı yalnızca kontrolcü bilgisine dayanılarak garanti edilemez.
- Linux: igb sürücü ve kernel sürümü kontrol edilmelidir.
- Proxmox VE: Kernel, PCI cihaz kimliği ve sanallaştırma işlevleri doğrulanmalıdır.
- VMware ESXi: Hedef ESXi sürümünün sürücü ve uyumluluk listesi incelenmelidir.
- Windows / Windows Server: İlgili sürüme uygun sürücü desteği kontrol edilmelidir.
- pfSense / OPNsense: Kullanılan FreeBSD sürümü ve igb sürücü desteğine göre değerlendirilmelidir.
Sunucu markası tek başına uyumluluk göstergesi değildir. Anakart modeli, BIOS sürümü, PCIe yuvası ve gerektiğinde donanım uyumluluk listesi (HCL) ayrıca incelenmelidir.
Kullanım Alanları
Sunucu Yönetim ve Veri Ağları
İki port, sunucunun yönetim ağı ile uygulama veya veri ağına ayrı bağlantılar oluşturmak için kullanılabilir. Ağ ayrımı ve güvenlik politikaları işletim sistemi ile switch üzerinde yapılandırılmalıdır.
Firewall ve Router Sistemleri
Uygun işletim sistemi desteğiyle firewall veya yönlendirme cihazlarında WAN ve LAN gibi iki ayrı fiziksel Ethernet arayüzü oluşturulabilir. Firewall işlevleri kullanılan yazılım tarafından gerçekleştirilir.
Proxmox ve Sanallaştırma
Farklı sanal köprülere veya ağ segmentlerine ayrı fiziksel uplink sağlamak için değerlendirilebilir. Gelişmiş sanallaştırma özellikleri sistem desteğine bağlıdır.
NAS ve Depolama Sistemleri
NAS ve depolama sunucularında farklı ağların ayrılması veya uygun bonding yapılandırmalarının uygulanması için kullanılabilir. Her fiziksel portun nominal hızı 1GbE ile sınırlıdır.
Bağlantı Yedekliliği
Uygun ağ ve işletim sistemi ayarlarıyla iki port failover amacıyla yapılandırılabilir. Ancak portların aynı kart üzerinde bulunması nedeniyle kart arızasına karşı tam donanım yedekliliği sağlamaz.
Satın Alma Özeti
StorNET I350-T2, iki ayrı Gigabit Ethernet bağlantısına ihtiyaç duyulan sunucular, firewall sistemleri ve sanallaştırma altyapıları için uygundur. Mevcut bakır RJ45 ağ altyapısının değerlendirilmesini sağlar.
İki portun toplam nominal kapasitesi 2Gbps olsa da bu, tek bir veri akışının 2Gbps hızında çalışacağı anlamına gelmez. Ağ üzerinde düzenli olarak 1Gbps üzeri tek bağlantı kapasitesi gerekiyorsa 2.5GbE veya 10GbE arayüzlü kartlar değerlendirilmelidir.
Karar Verme Kriterleri
- Sunucuda uygun PCIe x4 veya daha geniş fiziksel yuva bulunmalı.
- Her iki RJ45 portunun 1GbE kapasitesinin ihtiyacı karşılaması değerlendirilmeli.
- İşletim sistemi ve sürücü uyumluluğu doğrulanmalı.
- Full Height / Low Profile bracket kasa ile uyumlu olmalı.
- Cat5e veya uygun daha yüksek kategori kablolama kullanılmalı.
- SR-IOV veya VMDq kullanılacaksa platform gereksinimleri incelenmeli.
- Kurumsal sunucularda OEM sertifikasyon veya HCL koşulları varsa model bazında kontrol edilmeli.
Sık Sorulan Sorular
StorNET I350-T2 kaç Ethernet portuna sahiptir?
İki adet RJ45 portu bulunur. Her port 10/100/1000 Mb/s bağlantı hızlarını destekler.
Kartın Ethernet kontrolcüsü nedir?
Intel I350-AM2 kontrolcüsü kullanılmaktadır. Ürünün ticari markası StorNET Networks'tür.
Hangi PCIe arayüzünü kullanır?
PCI Express 2.1 x4 arayüzünü kullanır. Sunucunun uygun fiziksel PCIe yuvası bulunmalıdır.
Proxmox VE veya pfSense ile kullanılabilir mi?
Intel I350 ailesi Linux igb sürücüsüyle ilişkilidir; pfSense ise FreeBSD tabanlıdır. Her iki ortamda da belirli sürüm, PCI cihaz kimliği ve sürücü uyumluluğu kontrol edilmelidir.
SR-IOV destekler mi?
Intel I350-AM2 kontrolcüsü SR-IOV yeteneğine sahiptir. Kullanım için uygun BIOS/UEFI, IOMMU, hipervizör ve sürücü gerekir.
İki port birlikte 2Gbps sağlar mı?
İki portun toplam nominal kapasitesi 2Gbps'dir; ancak tek bir bağlantı otomatik olarak 2Gbps çalışmaz. Trafik dağılımı ve bonding yapılandırması sonucu belirler.
SFP transceiver veya DAC kablo bağlanabilir mi?
Hayır. Kart yalnızca sabit RJ45 portlara sahiptir. SFP yuvası bulunmaz.
